現在，我比以往任何時候都更確信，許多機器都安裝在不平坦的底座上，尤其是在舊底座上的大型、更新和更靈活的機器。

最近，在為我們的一位客戶進行培訓時，我們有機會對底座和電機進行了一些小實驗。KSB泵業股份有限公司是一家知名的大型泵制造商，提供底座、電機和泵的完整裝置。對于他們的許多客戶來說，他們做最初的安裝工作。

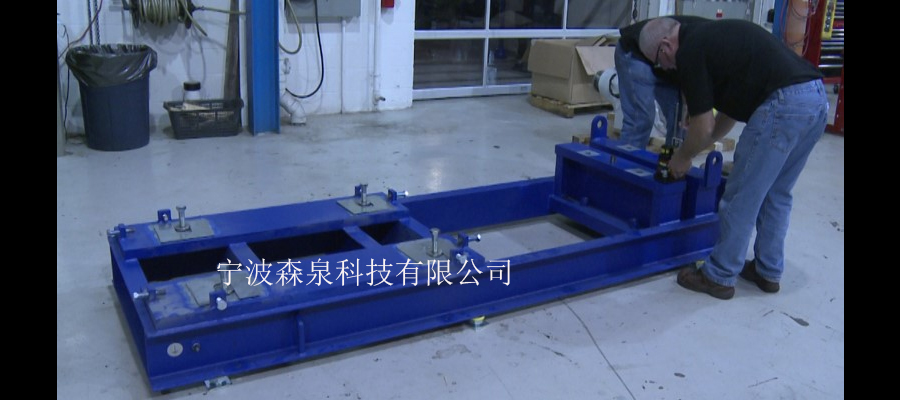

他們還進行泵的大修工作，在許多情況下包括重新安裝。他們使用Easy Laser?E710進行軸對準，現在他們添加了D22旋轉激光發射器，這將使他們也可以測量底座的平坦度。許多客戶要求在發貨前安裝完整的聯軸器并對齊。這是有道理的，因為如果它不對齊，可能會在運輸過程中損壞?，F(xiàn)在，越來越多的客戶也要求對底座進行平整度測量，并在安裝過程中進行平整。我們要測量平整度的底座是一個兩層鋼床（如下圖所示）。

基本規格：長度–104英寸；

寬度–38英寸；高度（UL）–16英寸；

高度（LL）–10英寸；

重量–8915磅；

電機轉速–3600。

注：底座位于可調節卡盤上。它已經被大致整平了。

我們從上層開始，通過將三點處的激光束調整為零來建立一個平面。這是一個加工區域，當我們測量第四個點時，它也是零也就不足為奇了。這意味著我們知道上層是平的。

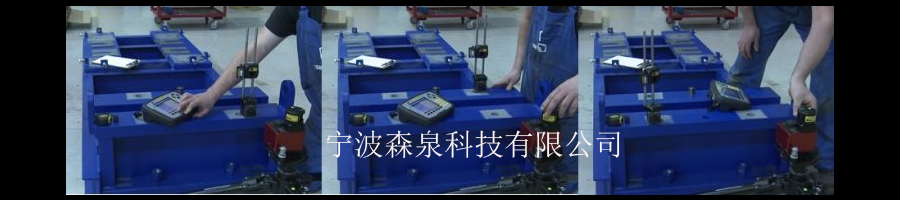

（左圖）-將激光束歸零到第一個位置。（中間圖，右圖）-將激光束調整到第二和第三位置以找到參考。

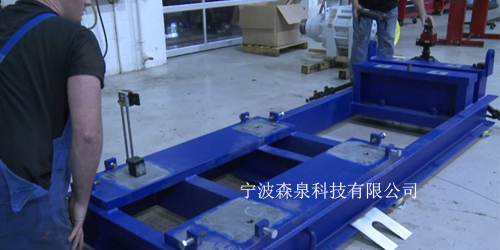

接下來，我們測量相對于我們已經建立的平坦上平面的較低水平。對于速度，我們將只對每個安裝區域進行一次測量。然而，通常我們會讀取四個讀數來繪制出整個腳墊區域。

底座平面度測量程序很簡單，我們很快就發現底座確實有很小的扭曲。我們已經測量了實際的螺栓孔，我們可以很容易地在低點放置少量墊片，使底座相對于上面的水平面平坦。我們現在可以安裝泵和馬達了。

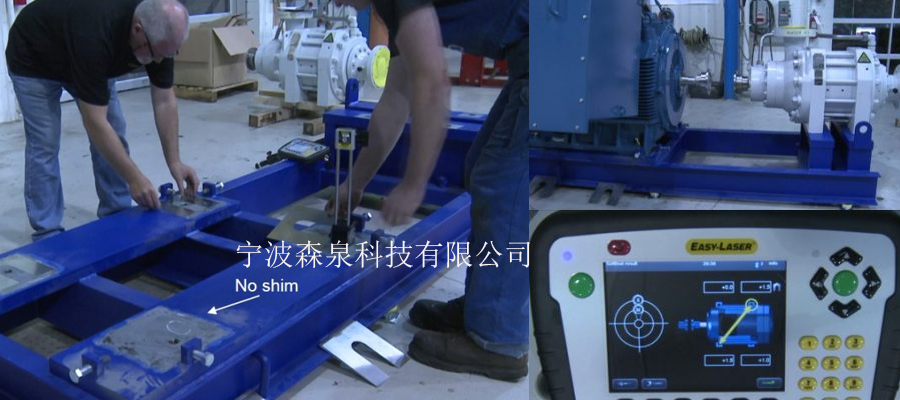

在安裝之前，(如下圖)我們進行了一個小實驗。我們知道底座是平的，所以如果我們在三英尺下放置三個1000個墊片，我們將在電機中產生扭曲，因為它不在平面上。實際上，我們在軸承之間產生了一個偏移——我稱之為內部錯位。一旦安裝了泵和電機，我們就會出現錯位，因為我們只在三個墊片上使用了1000個墊片，使其在中心偏移了5000個。

電機現在坐在底座上，(如下圖)螺栓松動，顯示單元中顯示的間隙不到2千。然而，我們無法測量整個腳墊。因此，我們擰緊壓緊螺栓，然后對軟腳進行傳統測量，松開每個螺栓，用塞尺檢查腳下的間隙。測隙規沒有檢測到間隙，所以我們使用激光系統進行測量，激光給我們的結果是對角線平面上有1.5千個間隙，其中10千個是缺失的。

結論

對于所有激光系統，軟腳測量結果基于軸的移動/偏轉。盡管我們使用它并推薦它作為指南，但您可能看不到真正的結果，因為軸的運動是通過柔性的機器外殼傳遞的，然后通過與軸有間隙的軸承傳遞。因為機器的巨大重量把它拉到了底座上，所以觸角沒有工作。是的，在更小更硬的機器上，腳可能會彈起來。但它會測量底座中的所有扭曲，還是只測量其中的一部分？我認為唯一可以確定的方法是在拆除機器的情況下使用Easy Laser D22旋轉激光器測量底座。
