電子輥隙分析系統實時測量和計算沿輥不同點的輥隙寬度。Sigma Nip系統由一系列傳感器組成，這些傳感器與分析程序一起放置在滾筒之間。這些傳感器可以快速而容易地定位。它們能夠承受高壓，并能夠以高精度和再現性同時進行測量。這是設置各種輥的理想解決方案

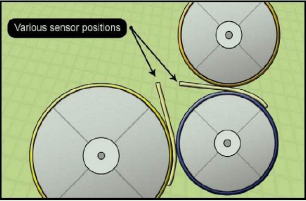

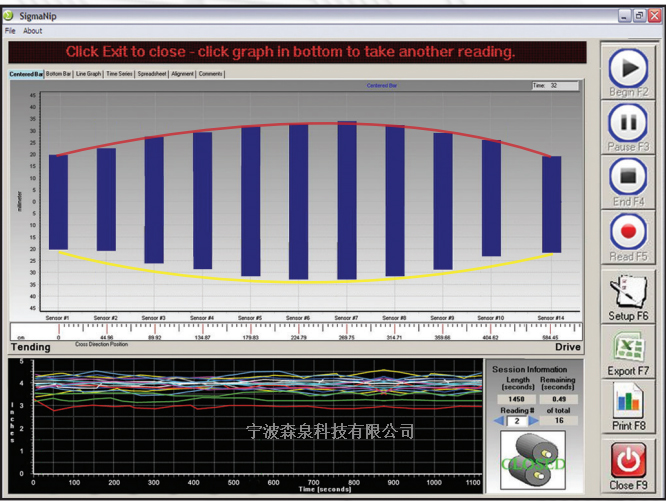

輥隙寬度測量系統由基于薄膜電阻技術的各種傳感器組成，這些傳感器位于輥之間的特定點。一旦放置好傳感器，就可以移動輥。基于Windows的軟件以易于理解的方式在屏幕上同時顯示壓力值和壓區寬度。因此，用戶立即檢測輥是否被調節。
由于分析系統是實時運行的，因此可以在關閉狀態下直接調整滾輪。對齊的變化可以直接在屏幕上監控。經過適當?shù)恼{(diào)整后，打印出來的文件的最終狀態。

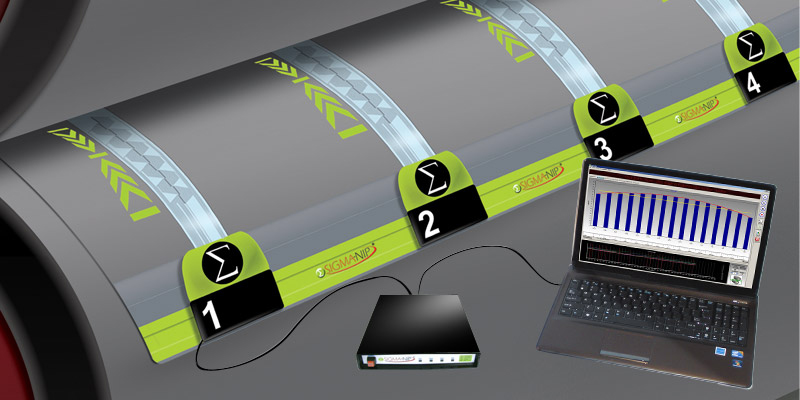

Sigma Nip配備了所有必要的系統組件，可快速準確地確定輥隙寬度。模塊化系統由3-15個傳感器、帶USB電纜的傳感器集線器和可在任何標準筆記本電腦或個人電腦上使用的直觀軟件組成。
Sigma Nip傳感器

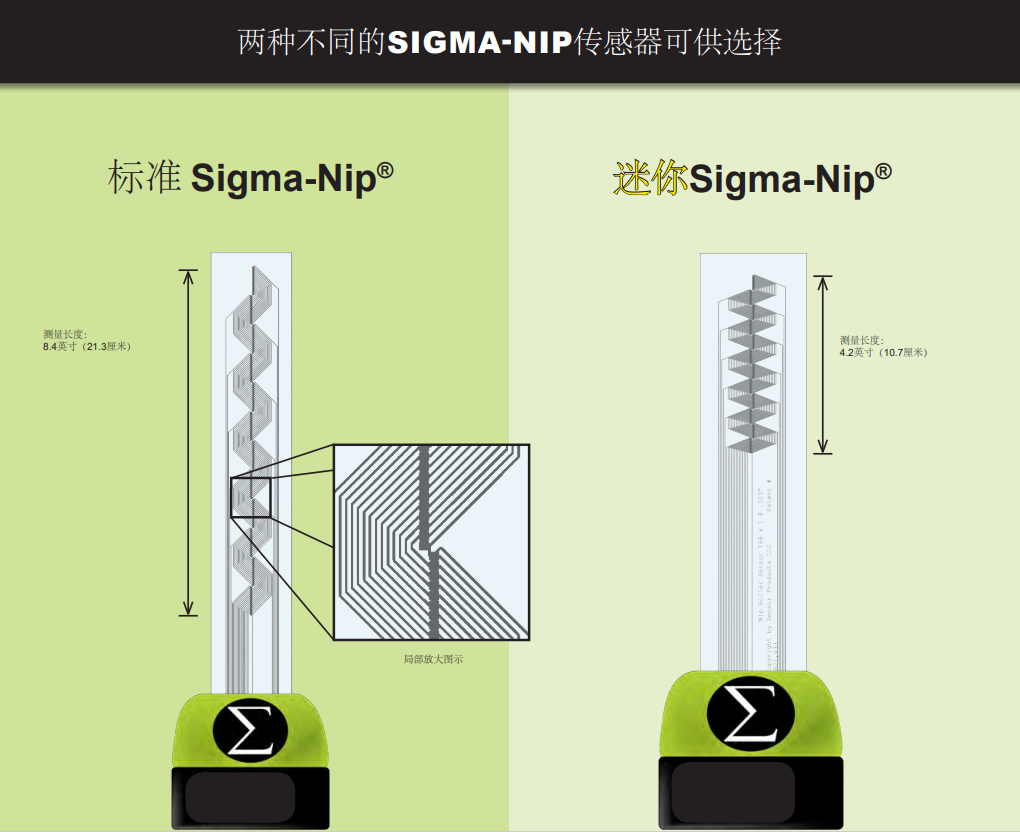

傳感器有兩種不同的長度可供選擇，以適應滾筒的不同直徑。標準傳感器的測量長度為213毫米，而迷你傳感器的長度為84毫米。所有傳感器都經過單獨校準。
| 傳感器參數 | ||
| 標準Sigma-Nip | 迷你Sigma-Nip | |
| 有效傳感長度Sensor | 8.4 in (21.3 cm) | 4.21 in (10.7 cm) |
| 傳感器厚度 | 15 mils (0.381 mm) | 15 mils (0.381 mm) |
| 使用溫度范圍 | 0-250°F (-17.7-121°C) | 0-250°F(-17.7-121C) |
| 分辨率 | 0.05 in (0.13 cm) | 0.02 in (0.51 cm) |
| 適用壓區寬度范圍 | 0.15-8.4 in (0.38-21.3 cm) | 0.06-4.21 in (0.15-10.7 cm) |
| 最小壓強 | 40 PSI (2.8 kg/cm2) | 40 PSI (2.8 kg/cm2) |
| 最大壓強 | 10,000 PSI (703 kg/cm2) | 10,000 PSI (703 kg/cm2) |
| 最長曝光時間 | 300 Sec | 300 Sec |
| 傳感點數 | 168 | 168 |
| 基底材料 | PET | PET |
