Easy Laser?E960-A系統

  該系統適用于燃氣輪機和小型蒸汽輪機。測量直徑150–1700 mm。探測器支架配有一個可滑動管，可以在不移動支架的情況下測量一排中的幾個位置。

 Easy Laser?E960-B系統

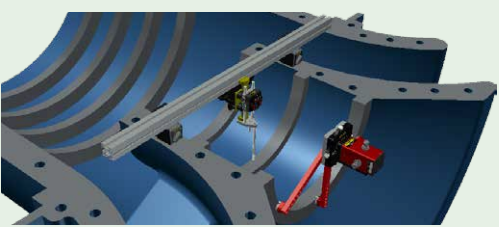

  適用于大型渦輪機的系統。標準直徑為200–1700 mm，帶附件支架的直徑可達4500 mm。探測器支架的探頭行程為60mm，當附近孔徑變化很大時，這很方便。

1、準備工作

?獲取帶有距離和直徑的圖紙的硬拷貝

?根據圖紙、規范或標準確定公差。

?根據圖紙提前組裝所有支架。

?檢查激光器和顯示器的電池狀態。用于激光器和顯示器的額外電池（注意！僅限堿性電池）

?標記用粉筆。

2、檢查環境

?檢查渦輪機的溫度是否均勻。如果渦輪機部分暴露在陽光直射下，這一點非常重要。

?檢查激光器、探測器和支架是否被屋頂窗戶或其他來源的陽光直射覆蓋。直射光（陽光、強光或焊接）進入傳感器可能會導致測量值波動，必須加以防止。

?檢查環境溫度是否在EasyLaser的工作范圍內：0至50度。

?檢查氣流或風是否沒有進入測量區域，尤其是靠近激光源的地方。要進一步減少影響，請使用適當的過濾器設置。

?檢查是否存在可能干擾測量的低頻和中頻振動。如果發現，確定振動源并采取措施減少振動。

?檢查雨水是否不能進入測量區域。

?讀數時不要使用手機或通訊收音機。

?使用油脂清潔劑清潔所有測量點的油、油脂和其他物質。

?去除任何毛刺、焊接飛濺物等。確保在清潔過程中沒有去除任何原始材料。

強烈建議在夜間進行最終測量，此時正在進行的干擾工作較少，溫度已趨于穩定（午夜左右）。

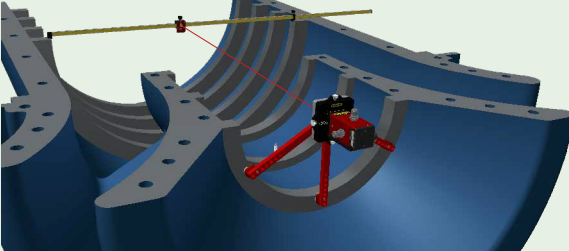

3、安裝激光發射器

激光器應放置在一個穩定、堅硬的地方，沒有氣流、振動和陽光照射。固定在地面或盤車裝置軸承上的焊接結構可能是合適的位置。

檢查以下內容：

?磁體固定在機械加工表面上，沒有張力。

?所有磁鐵都與表面完全接觸。如果沒有，松開并擰緊螺釘。

?支架上的所有螺釘都已正確擰緊（但不要過度擰緊）。

?確保更換激光發射器電池，以避免中斷測量。

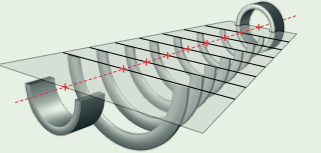

4、粗對準激光束

視覺目標用于激光束預對準，應放置在第一個和最后一個軸承座上。

①將尺子放在軸承座上，移動可調節的一側以適應直徑。

②讀取直徑并除以二。

③打開激光器。

④將激光束調整到遠目標中心。使用激光發射器上的角度調整螺釘。

⑤將激光束調整到靠近激光器的目標。使用偏移來調整調整光束。

⑥重復此步驟，直到光束盡可能準確地通過兩個目標中心。如果平行偏移調整螺釘達到極限，則可能需要移動激光支架。

⑦移除目標。

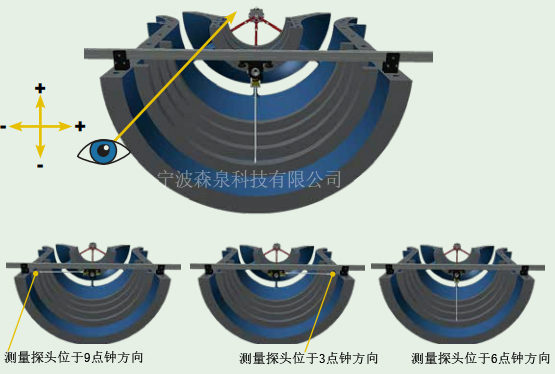

5、對準激光束

如果需要特別高的精度，例如在最終檢查期間，光束可以精確地對準參考表面。注意，在正常的校正調整工作中，這是不必要的。

①將探測器放置在離激光發射器最遠的參考點上。

②將探測器轉到9點鐘位置并選擇。

③將探測器轉到3點鐘位置并選擇。

④用角度調整螺釘將水平誤差調整為零。

⑤將檢測器轉到6點鐘位置，并將垂直誤差調整為零。

⑥將探測器移到靠近激光發射器的位置，并重復步驟2-5以調整偏移。

重復此步驟，直到兩個參考點均為零。

6、參考目標

參考目標的目的是監測激光束在規定公差范圍內的測量過程中保持在其原始位置。偏差的原因可能是溫度變化、陽光或有人觸摸激光。

①將參考目標放置在渦輪機的遠端。

②選擇和以顯示參考目標。

③第一次選擇命令時，彈出一個窗口。選擇要用作參考檢測器的檢測器，然后按“確定”。

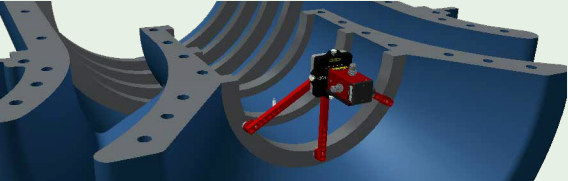

7、調整測量探頭

①將探測器放置在測量位置。

②將探頭長度調整到半徑。

③將探頭轉到位置6。

④將探測器垂直和水平調整到激光束的中心。

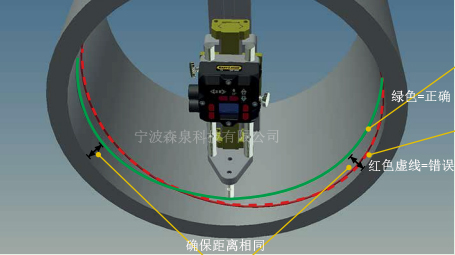

⑤調整探測器夾具，使探測器與待測量表面平行。

長行程支架和短行程支架的測量原理相同。探針桿適應具有不同長度的延伸部的每個直徑。

測量前，請檢查支架和探頭是否正確安裝。如果支架安裝傾斜，則數值將不正確。下圖顯示了線徑測量，但同樣的原理也適用于渦輪機。

8、測量

可以使用程序“半圓”或“多點”。請注意，測量順序或距離不取決于激光位置。因此，第一測量點可能是離激光器最遠的。

注意！面對激光發射器，使其遠離探測器。然后9點鐘在左邊，就像在測量程序中一樣。

9、結果

結果可以顯示為圖形、表格或3D視圖。默認情況下，會顯示表格視圖。這三個視圖的功能按鈕幾乎相同。“縮放”僅在“圖形”視圖中可用。

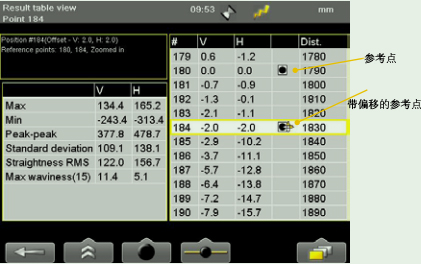

結果表視圖

使用導航按鈕進行導航。要重新測量，請在列表中選擇一個點并進行選擇。

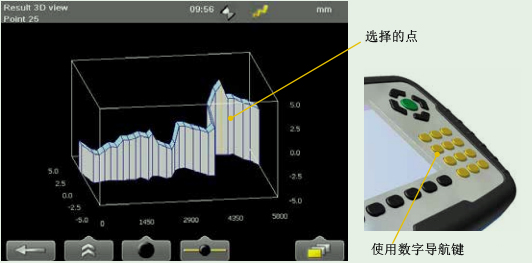

3D視圖

使用數字按鈕導航

?按鈕2、4、6和8可旋轉三維視圖。

?按鈕5返回到初始視圖。
