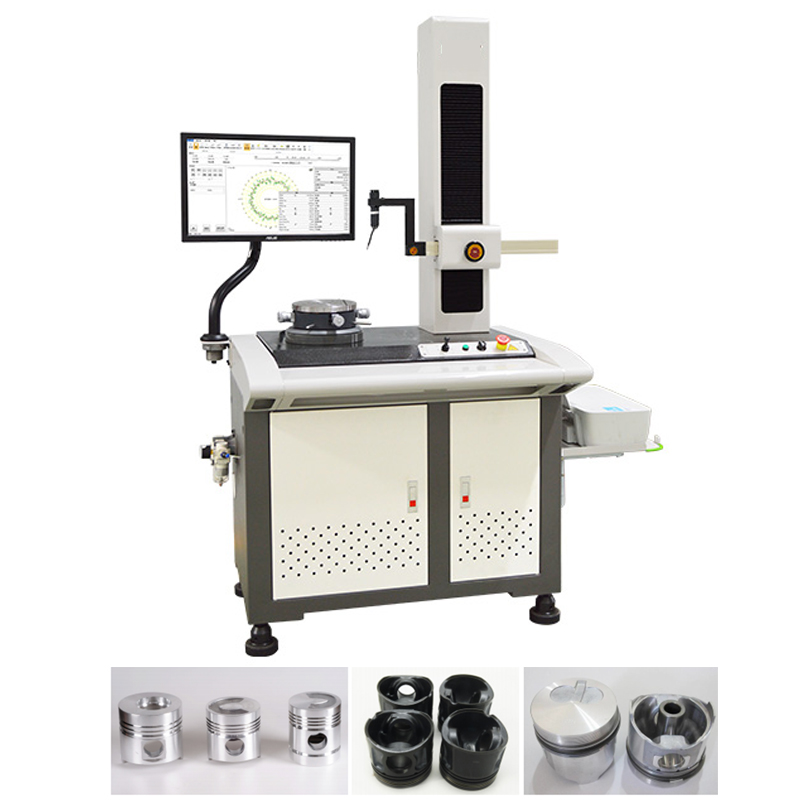

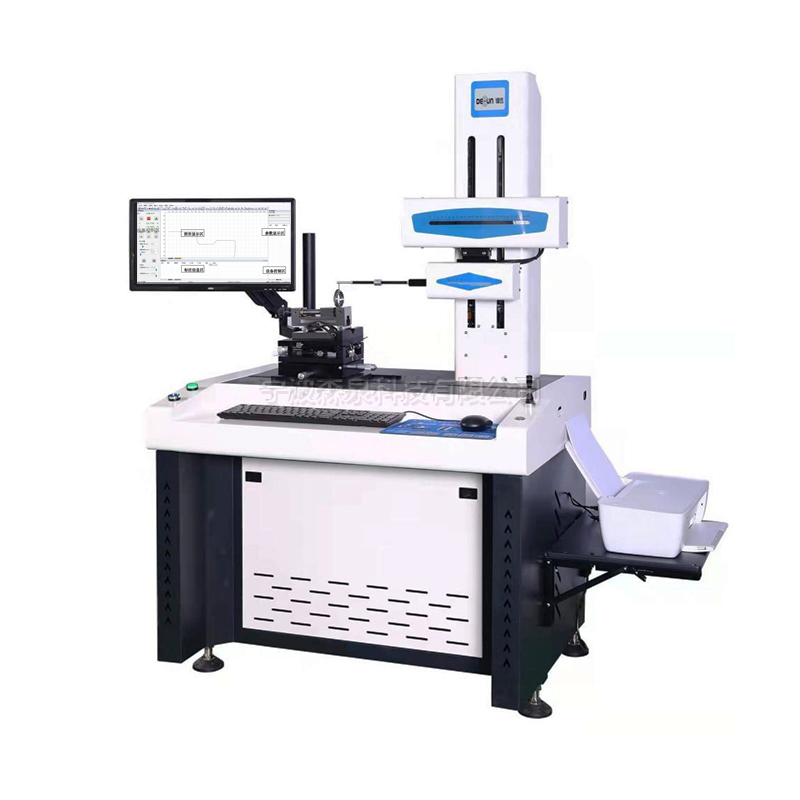

活塞圓度線型測量儀

活塞圓度線型測量儀

是以精密回轉中心線為回轉測量基準，精密直線運動導軌為直線測量基準，通過位于直線運動導軌上的位移傳感器，測量圓柱體表面若干截面在不同轉角位置上的實際輪廓到回轉中心線的半徑變化量，來定量評價圓柱體表面圓柱度的測量儀器?？捎糜跍y量圓柱體工件表面輪廓儀的形狀誤差（圓度、圓柱度、平面度和直線度），位置誤差（同心度、同軸度、跳動和垂直度）等。

活塞主要可以分為活塞頂、活塞頭和活塞裙3個部分。

發動機的活塞總成，上,裙部是重中之重,裙部形狀直接影響發動機的性能。

通過對活塞裙部外形橫截面、縱截面進行測量,可分析活塞的設計程度及加工精度。

活塞圓度線型測量儀測量功能

評價項目:

圓柱度模塊：圓柱度、徑向全跳、同軸度、錐度、半徑

圓度模塊：圓度、同心度、徑向單跳、壁厚差

直線度模塊：直線度、平行度、垂直度

單截面平面度模塊：單截面平面度、軸向單跳、垂直度、平行度

多截面平面度模塊：多截面平面度、平行度、軸向全跳動、垂直度

換向器模塊：單片跳動、臨片跳動、片間斷差

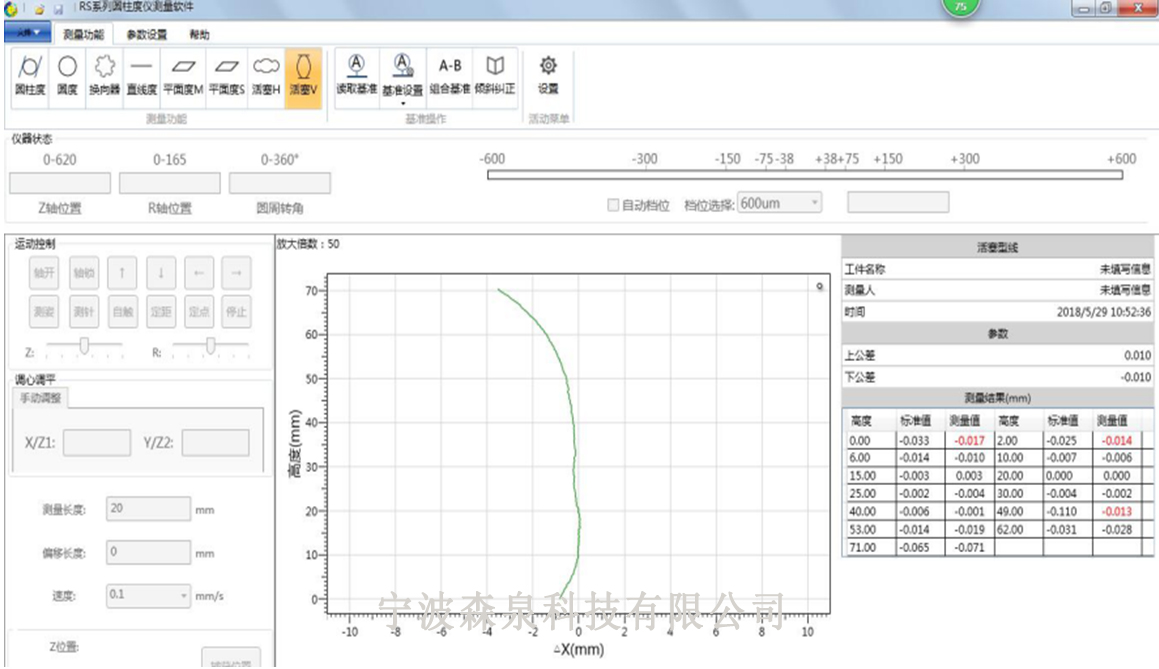

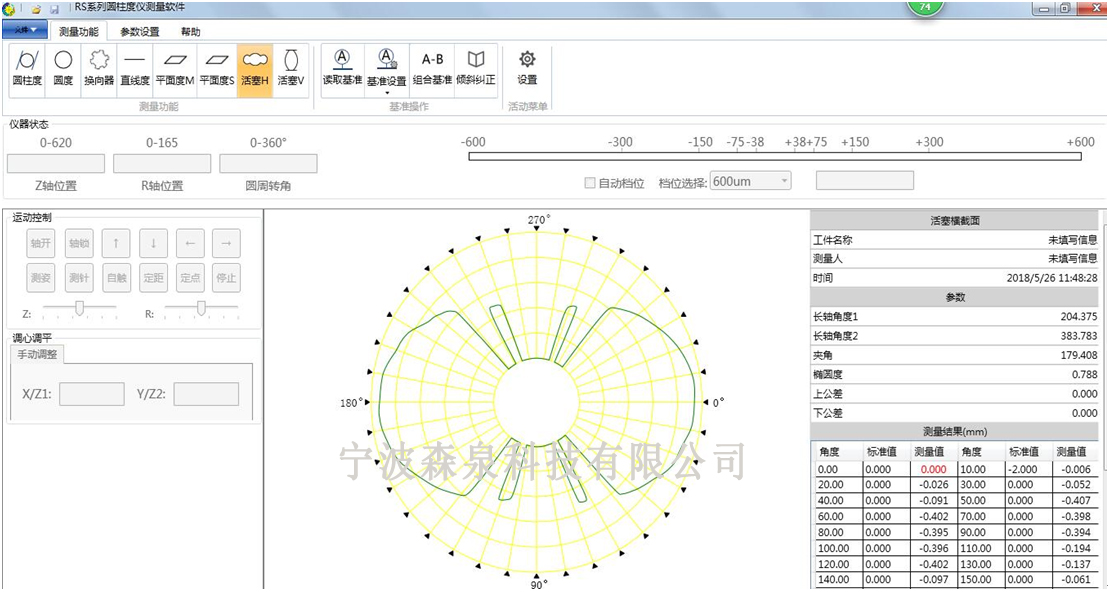

活塞型線測量模塊：縱截面型線，橫截面型線

活塞圓度線型測量儀分析能力:

圓柱度功能：2-10個截面，3種評價方式

圓柱度評估的參考基準：LSCY  MZCY  MICY  MCCY  OSCY

圓度評估參考圓：LSC  MZC  MIC  MCC

測量波段：1-15upr,1-50upr,1-150upr,1-250upr,1-500upr,15-100upr, 15-500upr,2-15upr,1-1500upr，自定義

缺口測量：有

活塞圓度線型測量儀測量范圍：

活塞圓度線型測量儀技術規格：
