Easy Laser被要求幫助一位客戶在瑞典北部的一座水壩進行測量和校準工作。我們想分享我們使用雙探測器、點激光對準系統來完成這項工作的經驗。
我們希望這個應用程序示例能激勵您在對齊方面以新的方式進行思考。事實上，使用正確的工具，你認為困難和復雜的事情可能很容易做到！

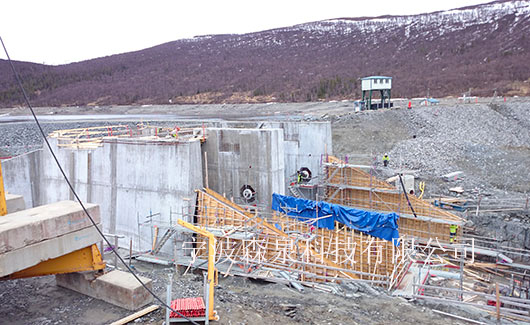

在一個水電站項目中建造一座帶閘門的大壩，以調節水流。大壩位于一座水力發電站的上游。兩個閘門（或閥門）大約為8.5米×5米[29x16英尺]。規定每個閥門在關閉位置允許0.2升/分鐘[0.05加侖/分鐘]的泄漏。這意味著需要非常緊密的密封，并且需要對鉸鏈進行高精度對準。

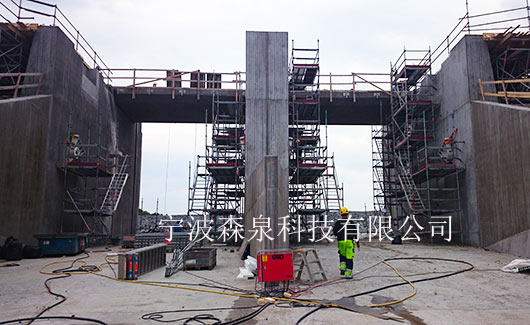

閘門打開
傳統上，建筑公司在這樣的工作中使用全站儀，用它來確定閘門結構的幾何形狀。然而，有一個問題，他們無法使用全站儀進行閘門鉸鏈對齊。Easy Laser簽約幫助他們進行對準測量，并在現場為建筑工人提供豎井對準系統培訓。
天氣條件很好

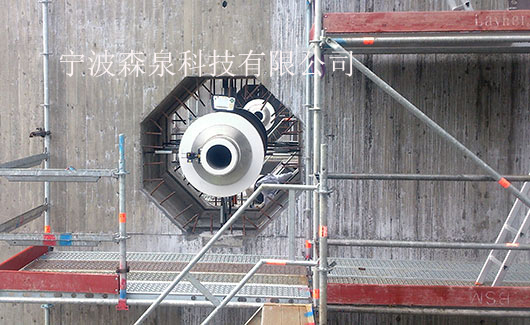

到達后，我們發現兩個軸端互相指向。為了實現良好的密封，這兩個端部必須以高精度對齊，因為密封面在閘門側面的10 mm[0.4“]范圍內，在閘門底部的20 mm[0.8”]范圍內。為了解決這種對齊問題，我們必須將這些軸端的對齊視為非耦合的水平軸對齊。

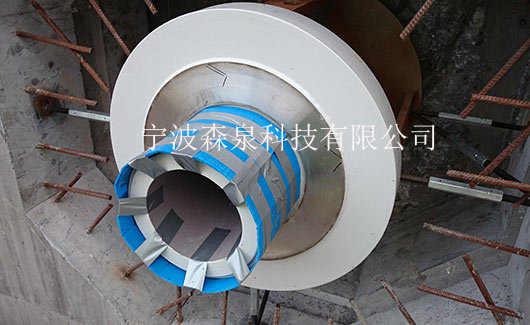

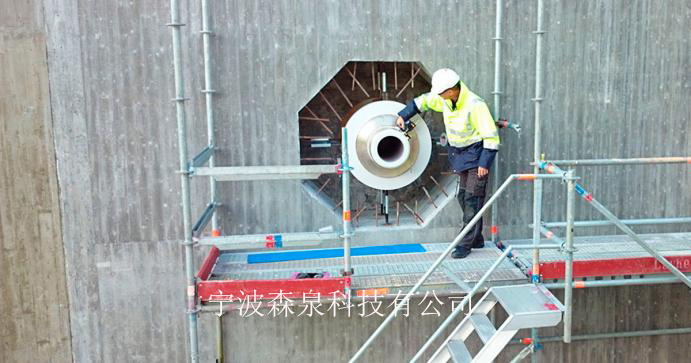

軸端（鉸鏈）
我們一開始就進行了粗略的調整。使用雙激光錐形技術，找到旋轉中心，我們節省了很多時間。

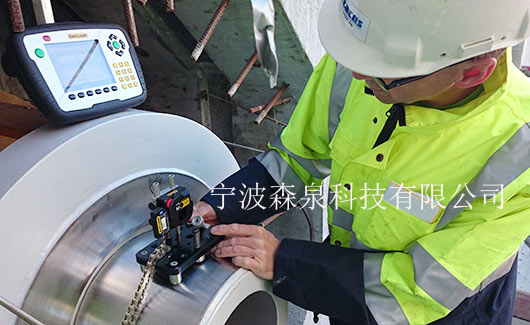

由于軸端不可旋轉，因此使用了滑動支架。
為了選擇指定哪一個軸端為靜止軸端，我們使用E290數字精密水準儀來檢查哪一個最接近水準儀。

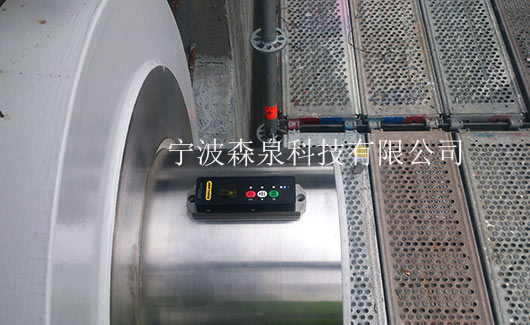

使用E290來確定哪個軸端最接近水平。
使用對準系統中的測量裝置檢查軸端與密封表面的平行度，并檢查6米[20英尺]以上的直線度。

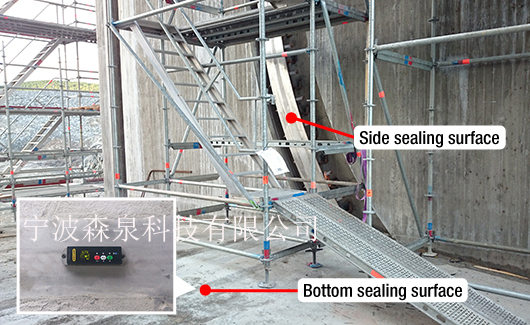

檢查密封表面的平整度。
接下來，我們進行了直線度測量，以檢查與閘門側面密封表面的平行度。
軸端面上的方形標記（如上所示）用于精確定位用于直線度測量的磁體底座的位置。
一旦對豎井進行了測量和調整，施工人員就在豎井周圍澆筑混凝土，將其鎖定到位。在讓所有東西都設置了兩周后，大門就在沒有鉸鏈的情況下安裝了（雙關語）。

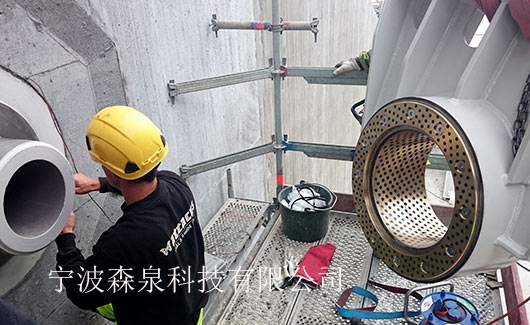

安裝軸承前的最后準備工作。

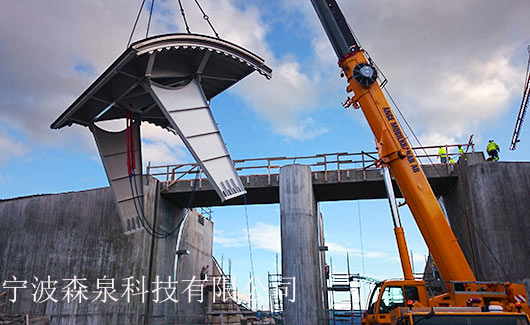

將閘門提升到位。

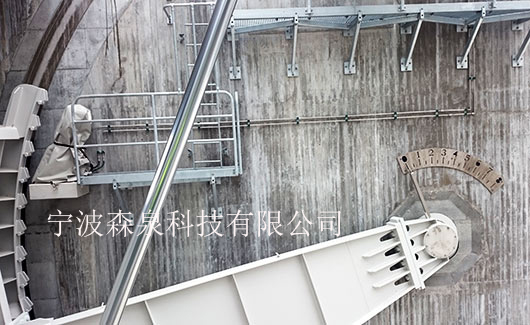

閘門處于最終位置。
工作完成一段時間后，我們與安裝閘門的團隊取得了聯系。他們非常高興，并表示他們從未有過如此順利的安裝！
在這種特殊的情況下，我們使用了Easy Laser E710對準系統，但XT770也可以完成這項工作。E290數字精度水準儀在所有現場安裝工作中都派上用場，而不僅僅是軸對準。
