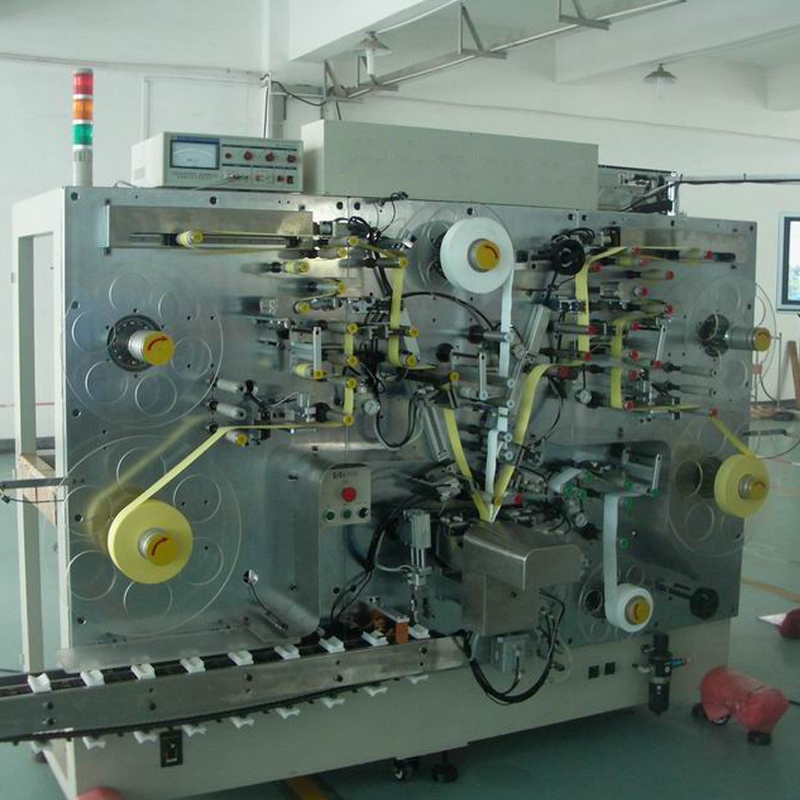

鋰電卷繞機為新能源電池生產過程中不可或缺的一款大型設備。墻板是鋰電卷繞機重要組成部分，作為電芯傳動輥軸的安裝載體，其平面度直接影響到安裝在墻板上輥軸的垂直度及平行度，進而影響卷繞電芯材料的最終品質及生產效率，由于其尺寸大，要求精度高，普通檢測儀器設備無法滿足測量需求。

D22旋轉激光發射器 ：可用于平面度 直線 度 直角 平行度 心軸方向測量，激光束可旋轉360度，測量半徑達40米 精度為0.005MM

針對機坐  墻板 機床工作臺面的平面度 扭曲度測量，可測量達300個點

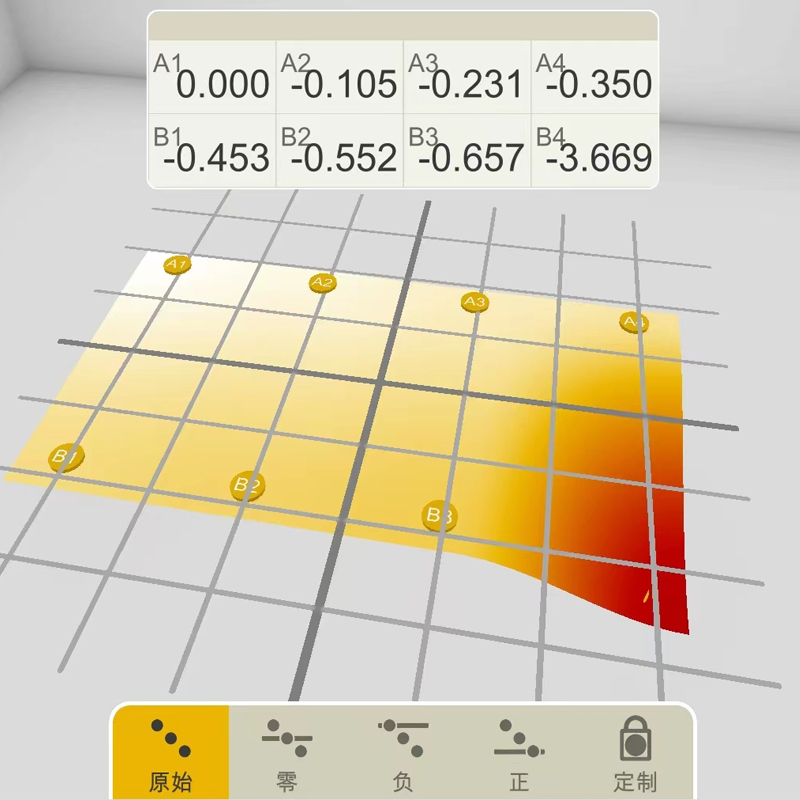

測量結果顯示直觀

直接現場評估

法蘭測量完成后，數字顯示。Easy-Laser系統操作簡單，可以在現場進行，而無需使用帶有單獨分析程序的 PC?？梢怨澥『芏鄷r間?？捎糜跍y量更多法蘭的時間。可以使用不同的計算設置評估結果，例如“三點參考”、“最佳擬合”或“全正”。結果通過真正的 3D 圖形顯示。

風力渦輪機的對準:用于軸/聯軸器對中和塔法蘭平面度測量。用于風力渦輪機制造商，例如維斯塔斯、西門子/歌美颯、遠景、金風等。

葉片和葉片輪轂上法蘭的平面度測量

A. 整圓法。 磁鐵底座上的探測器放置在要測量的點上，所有法蘭周圍。 在測量過程中，塔是靜止的。

B. 使用截面測量法，您在四個象限中測量法蘭，然后將它們合并為一個完整的圓圈。 塔在測量期間旋轉。 在下一頁了解更多信息。

C. 程序提供的其他方法是局部測量、法蘭的 1/2 或法蘭的 1/3。

              3D 圖形的示例。 圖像可以是旋轉和傾斜 (G)                            帶最小值、 最大值的結果圖

        塔法蘭之間的平行度Easy-Laser?允許您測量和檢查法蘭的并行性

                           按提示指導操作，簡單                                                                      結果清楚地顯示了兩個法蘭之間平行偏差
