活塞檢查有哪些要求

1、配合間隙的檢查：如何測量兩個零件的配合間隙，

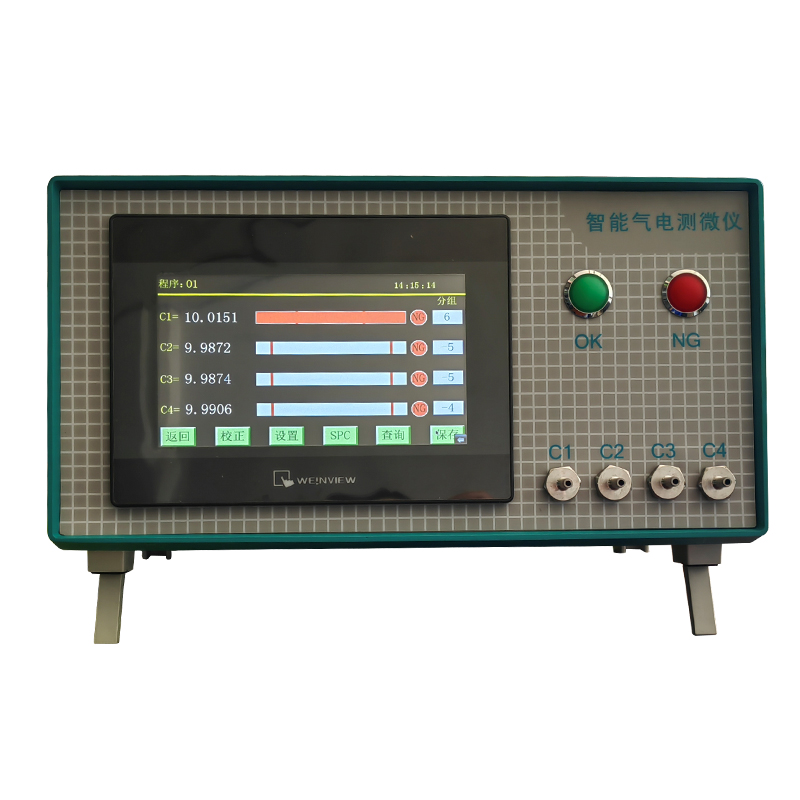

電子測微儀可以同時測量一個內徑尺寸，一個外徑尺寸，并顯示內徑減去外徑的差值并設定一個公差范圍，超出提示報警，也可以將顯示的值進行分組

實現不同的測量測深孔內徑、小孔內徑、窄槽寬度、外徑、槽寬、兩孔距、深度、厚度、圓度、錐度、同軸度、直線度、平面度、平行度、垂直度、通氣度和密封性等測量，分辨率可達0.1μm，適合于普通車間使用?？蓱糜诶錂C、汽車發動機等行業的精密部件檢測。對薄壁零件和軟金屬零件的橢圓度測量尤為適用。

2、活塞外圓直徑測量

采用TFT觸摸屏，亮度高、壽命長，特別適合各種生產線環境的應用，制作了中文菜單操作界面，大大方便了操作和人機交互。

可配套等效孔徑為Φ0.5至Φ2.0的噴嘴體測頭；實現不同的測量測深孔內徑、小孔內徑、窄槽寬度、外徑、槽寬、兩孔距、深度、厚度、圓度、錐度、同軸度、直線度、平面度、平行度、垂直度、通氣度和密封性等測量，分辨率可達0.1μm，適合于普通車間使用。可應用于冷機、汽車發動機等行業的精密部件檢測。對薄壁零件和軟金屬零件的橢圓度測量尤為適用。

1.      主要基本性能

SPC功能：可對各通道平均值做單值移動曲線圖，并分析最大值、最小值、平均值，顯示點數與數據查詢時間段一致

數據查詢功能：查詢時間設置有兩種模式：模式一為起始時間+時間跨度；模式二為起始時間+結束時間，

測量：

 1) 常規測量：測量顯示產品的實際尺寸。超過設定公差，紅色多種方式提示，可打開聲音報警功能。

 2）數據保存：點擊保存，即可將當前測量數據進行保存；自動保存根據設置的測量時間來進行自動保存數據。在查詢中查詢數據。

 3）可測量產品的圓度（峰值功能）和對產品進行分組（分組功能，將不同階段尺寸進行分檔顯示）

3、活塞銷孔的測量

4.活塞表面輪廓測量

輪廓測量功能：

尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑

夾角：包含水平角、垂直角、夾角

位置公差：包含平行度、垂直度

形狀公差：包含直線度、凸度、圓弧輪廓度

輔助生成：包含輔助點、輔助線、輔助圓

軟件系統界面如圖所示。系統界面主要包括：菜單、工具欄、狀態欄、圖形顯示區（輪廓及粗糙度視圖）、標注信息區（輪廓標注及粗糙度參數列表）、系統參數顯示區、設備控制區。

1）          菜單/工具欄：見菜單和工具欄部分相應內容。

2）          狀態欄：顯示當前操作提示、光標在圖形顯示區的坐標等信息。

3）           系統參數顯示區：用于顯示和設置設備參數、測量參數及顯示參數等系統參數。

輪廓粗糙度儀SPMI-200D打印輸出

 零件測量、標注及參數評定完成后，可以將檢測結果打印出來。用戶通過打印信息設置對話框輸入檢測報告打印信息（零件名稱、零件號、檢測人、公司名稱等）以及選擇格式輸出選項（輪廓/粗糙度圖形、輪廓標注信息列表、粗糙度評定參數列表），查看打印預覽結果即為打印結果，如圖所示。

  此時選擇打印功能，則能得到所需結果——一份精美的檢測報告！

輪廓粗糙度儀SPMI-200DPDF檢測報告模板
