擠出機對準：測量直線度的完美設計
E930擠出機對準工具設計用于測量擠出機管的直線度以及齒輪箱和管之間的對準（也可以測量液壓管）。這種精心設計的擠出機對準工具確保了測量過程快速準確?？梢栽诟哌_40 m的范圍內測量直徑小于50 mm（直徑小于20 mm的附件探測器可用）。在對準過程中，探測器和主軸都旋轉，從而自動校準系統。通過這種方式，您可以確定心軸的中心線相對于入口端管中心的位置。它確實是一種成本效益高的錯位解決方案。光是節省的電力就可以解決這個問題！
一、這都是關于正直齒輪箱軸中心必須與擠出機管的中心線重合。否則，入口端的螺釘將壓在管子上，這將導致螺釘和管道的異常磨損，并增加能耗。這種磨損也會在生產的材料中產生金屬碎片。在對準的過程中，我們旋轉檢測器和主軸。通過這種方式，我們可以了解如何將主軸中心線與進口端的管中心進行比較。
重要的是擠出機管是直的，這樣螺桿就不會在任何部分靠在擠出機管上，這會導致異常磨損和生產材料中的金屬碎片。我們還將獲得更均勻的生產材料溫度，最終產生更好的產品。
二、對齊的擠出機導致：
√生產材料的質量均勻；
√降低能耗；
√降低備件消耗；
√提高機器時間的可用性；
三、快速準確的測量
擠出機系統E930設計用于測量擠出機管道的直線度和指向方向。另一個應用是例如;液壓管。精心設計的該系統確保了測量過程的快速和準確?？蓽y量直徑小于50 mm[1.97“]。工作范圍可達40 m[130']。程序將指導您完成測量過程，從而加快工作速度。
四、對齊的四個步驟
√電機-齒輪箱的對齊
電機和齒輪箱之間的變速器對齊可通過使用Easy Laser?軸對準測量裝置進行；
√齒輪箱軸中心對齊-擠出機管入口
齒輪箱軸中心與入口擠出機管中心線的對齊。使用Easylaser擠出機系統執行；
√齒輪箱軸中心-擠出機管出口的對齊
齒輪箱軸的中心與出口處擠出機管中心線對齊。使用Easy Laser?擠出機系統執行；
√擠出機管的直線度測量
使用Easy Laser?擠出機系統執行。
五、文檔
您有多種可能記錄結果：
√保存在顯示單元中。將自動生成PDF；
√將數據發送到PC。數據庫程序EasyLink? 包括PC；
√打印輸出（打印機是附件）。
六、可擴展的功能
由于所有程序都包含在顯示單元的軟件中，因此可以擴展Laserlaser E930系統可滿足您現在和將來的特殊需求。您只需要添加適當的附件，如激光器、用于軸對齊的測量裝置和其他固定裝置。有關詳細信息，請參閱我們的其他手冊。
七、產品技術參數
 激光發射器D75 | |
| 激光器類型 | 二極管激光器 |
| 激光波長 | 635–670 nm，可見紅光 |
| 激光安全等級 | 2級 |
| 輸出 | <1 mW |
| 光束直徑 | 孔徑處6 mm[1/4“] |
| 工作距離 | 40米[130′] |
| 電池類型 | 1 x R14（C） |
| 工作時間/電池 | 約15小時 |
| 工作溫度 | 0–50°C |
| 激光調節 | 2路±2°（±35 mm/m） |
| 外殼材料 | 陽極氧化鋁 |
| 尺寸 | 尺寸寬x高x深;60x60x120 mm[2.36x2.36x4.72“] |
| 重量 | 700克[24.7盎司] |
| 探測器E9 | |
| 探測器類型 | 2軸PSD 20x20 mm[0.78“sq] |
| 分辨率 | 0.001 mm[0.05 mils] |
| 測量誤差 | ±1%+1位 |
| 傾角計 | 0.1°分辨率 |
| 熱傳感器 | ±1°C精度 |
| 環境保護 | IP等級67 |
| 通信 | BT無線技術 |
| 工作溫度 | ‘-10–50°C |
| 外殼材料 | 陽極氧化鋁 |
| 尺寸 | 45 mm，L=100 mm[B 1.77“，L=3.94”] |
| 重量（不包括桿適配器） | 180 g[6.3 oz] |
| 顯示單元E51 | |
| 顯示器類型/尺寸 | VGA 5.7英寸彩色屏幕，背光LED |
| 顯示分辨率 | 0.001 mm/0.05千 |
| 電源管理 | Endurio? 不間斷供電系統 |
| 內置電池（固定式） | 重型鋰離子電池可充電 |
| 電池倉 | 4 x R14（C） |
| 操作時間 | 約30小時（典型用戶周期） |
| 溫度范圍 | ‘-10–50°C |
| 連接 | USB A、USB B、Easy Laser?裝置、充電器 |
| 通信 | BT無線技術 |
| 內部存儲器 | ＞可保存100 000個測量值 |
| 幫助功能 | 計算器、單位轉換器 |
| 環境保護 | IP等級65 |
| 外殼材料 | PC/ABS+TPE |
| 尺寸 | 寬x高x深:250x175x63 mm[9.8“x6.9”x2.5“] |
| 重量（不含電池） | 1080 g[2.4 lbs] |

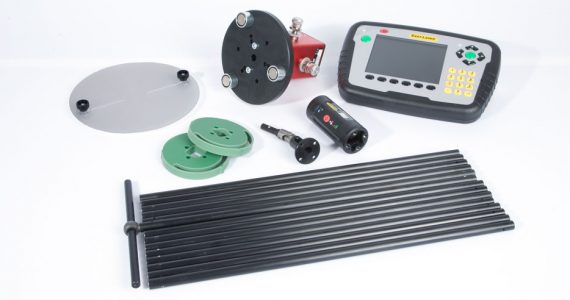

一個完整的系統包含
1顯示單元E51
1臺激光發射器D75
1探測器E9
1根電纜2米
1根5米長的電纜
1個帶磁鐵的D75支架
1套探測器支架
1套探測器延長桿
1擠出機目標
1手冊
1根卷尺5m
1個帶EasyLink的USB記憶棒? 軟件
1根USB電纜
1個電池充電器（100–240 V AC）
1六角扳手組
1顯示裝置肩帶
1光學清潔布
1個手提箱
System Easy Laser?E930，零件號12-0788
