用于在眾多應用中測量軋輥和其他物體的平行度。Easylaser E970系統特別適用于需要測量和對齊多個物體以及距離較長的情況，任何選定的對象或基線都可以用作參考；
一、產品特點
Easylaser E970系統適用傳統方法，將激光束指向機器旁邊，然后通過五棱鏡偏轉90°朝向測量對象。

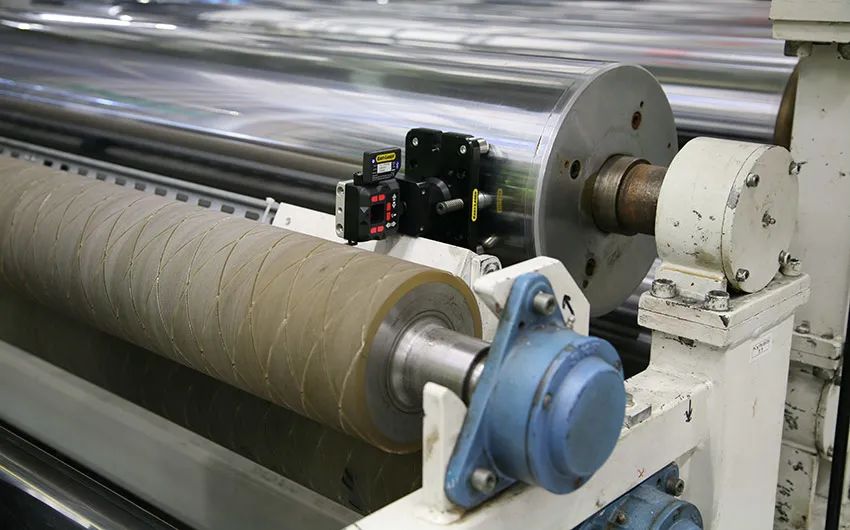

棱鏡沿著激光束移動，光束偏轉到要測量的每個卷軸，并且肯能對齊。測量輥的兩端，您會得到一個角度值、該值與參考線或參考輥進行比較。除了造紙機、印刷機、和軋機，還可以測量和對齊導軌、高架軌道、金屬板切割機和許多其他類型的機器
E970特別適用于需要測量和對齊多個物體以及長距離測量的情況。標準系統的最大距離為80米，測量對子那個的數量可能有數百個，但更可能受系統軟件以外的其他實際因素限制！輥?zhàn)拥膶?duì)齊可在實時模式下進行，即時反饋。您可以在測量過程中隨時添加，移動和重新測量對象。結果以圖形和數字形式顯示在表格中，并且可以在現成生成PDF報告。然后將結果傳輸?shù)侥腜C和數據庫軟件“EasyLink”
用于多種不同類型測量的多功能系統
Easylaser E970不僅限于平行度測量，您還可以使用該系統測量線段(吸盤)的水平度、基礎平面度和輥的直線度。使用一些附件，您還可以進行軸對中。這使得E970成為維護部門非常具有成本效益的解決方案。
二、特點
√測量程序
以下特色程序是本系統需常用的程序
請單擊此處可查看可能性的完整概述

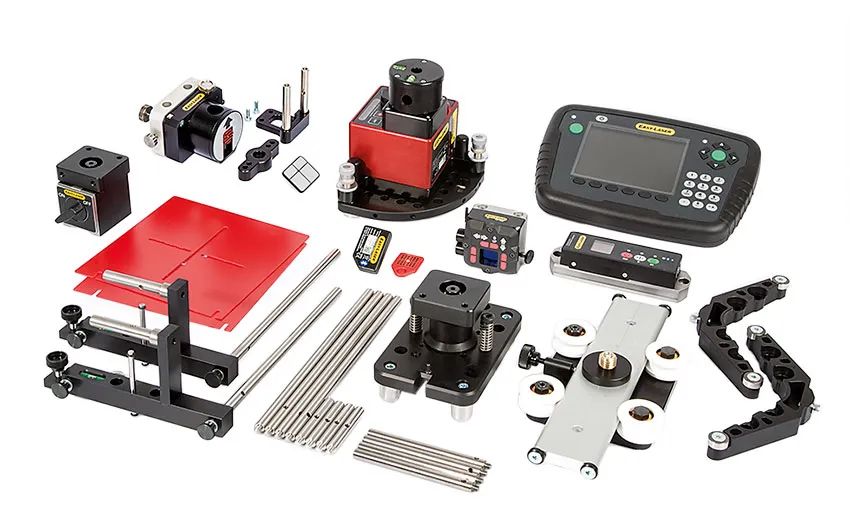

需要的配件

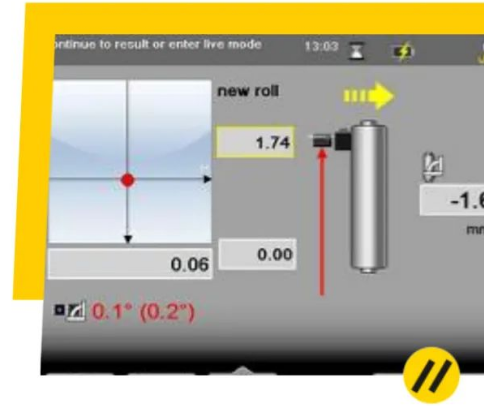

√平行度測量
用于軋輥、導軌、高架軌道、龍門架、金屬板切割機、生產線等的平行度測量；

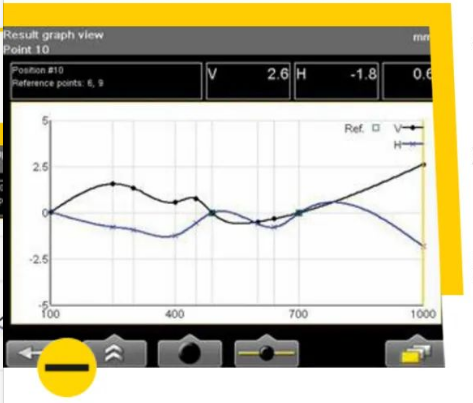

√直線度測量
使用我們的直線度測量程序，您可以輕松測量長軸、軋輥、軸承、底座、機器結構等。只需在測量前或測量時定義多個測量點即可，您將能夠以圖形和數字方式獲得水平和垂直對齊的結果；

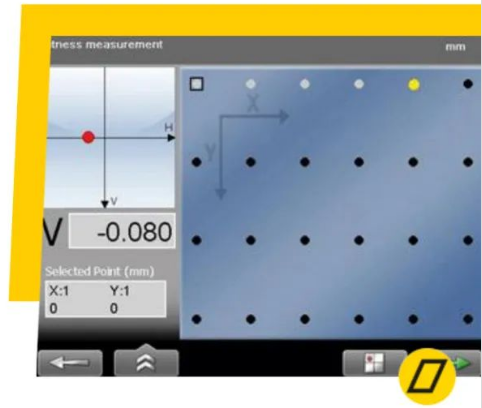

√平面度測量
用于測量機器底座、機器工作臺面的平面度/扭曲度的程序，具有先進的“最佳擬合”計算；

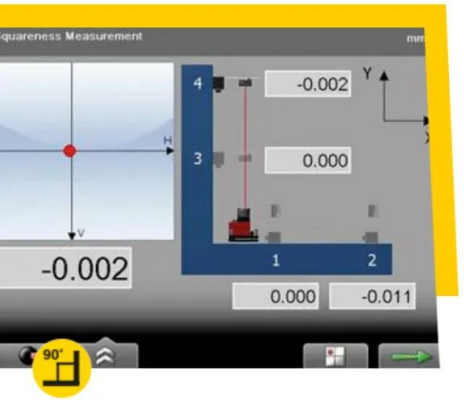

垂直
用于測量機器和裝置中的垂直度；
三、智能功能
√測量值過濾器：即時在惡劣的測量條件下，數據波動大時，有助于提高精度。來自相鄰機器的空氣湍流和振動與Easylaser過濾器功能無法匹敵；
√模板：將測量文件保存為模板，包含機器數據和設置，以快速開始測量；
√多種語言：該軟件提供14種語言；
四、文檔
√使用“Easylink”數據庫程序，您可以在一個地方保存和組織所有測量，生成包含數據和圖像的報告并導出到您的維護系統。可以自定義Excel報告的外觀、哪些數據應該可見以及應該放置在何處。該程序具有清晰的文件夾結構，您可以在其中將文件從人機界面拖放到數據庫中；
√保存到USB儲存器
您的文件從顯示單元保存到USB并復制到其他設備；
√保存到內置內存
將所有的測量保存在顯示單元的內部?jī)?chǔ)存器中；
√創建PDF報告
測量完成后，可以生成包含圖形和測量數據的PDF報告。有關測量對象的所有信息都已記錄在案，可以根據需要添加公司的微標和地址信息；
√打印輸出
使用熱敏打印機在本地快速打印所有測量數據；
五、產品技術參數
| 顯示單元 | |
| 名稱 | E51 |
| 部件號 | 12-0418 |
| 顯示類型/尺寸 | VGA5.7彩屏。LED背光 |
| 顯示分辨率 | 0.001毫米/0.05毫米 |
| 內置電池 | 重型鋰離子充電 |
| 電池倉 | 對于4*R14 |
| 連接 | USB A、USB B、Easylaser裝置、充電器 |
| 工作溫度 | ‘-10-50℃ |
| 通訊 | BT無線技術 |
| 內部?jī)?chǔ)存器 | ＞100000次測量可以被保存 |
| 幫助功能 | 計算器、單位換算器 |
| 環境保護 | IP等級65 |
| 外殼材料 | PC/ABA+TPE |
| 尺寸 | 寬*高*深 250*175*63毫米 |
| 重量(不含電池) | 1080克(2.4磅) |
| 激光發射器 | |
| 名稱 | D22 |
| 部件號 | 12-0022 |
| 激光類型 | 二極管激光器 |
| 激光波長 | 630-680nm,可見紅光 |
| 激光安全等級 | 2級 |
| 激光可調頻率 | 5、32kHz |
| 輸出 | ＜1毫瓦 |
| 光束直徑 | 6毫米[1/4"]光圈 |
| 工作區域、范圍 | 40米半徑[130"] |
| 電池類型 | 1*R14(c) |
| 工作時間 | 大約24小時 |
| 調平范圍 | ±30毫米/米 [±1.7°] |
| 水平范圍 | 0.02毫米/米 |
| 激光束之間的垂直度 | 0.01毫米/米[2弧秒] |
| 旋掃精度 | 0.02毫米/米 |
| 外殼材料 | 陽極氧化鋁 |
| 尺寸 | 寬*高*深 139*169*139毫米 |
| 重量 | 2650克 |
| 探測器 | |
| 名稱 | E7 |
| 零件號 | 12-0752 |
| 溝通 | 無線單元12-0436或電纜 |
| 探測器類型 | 2軸PSD 20*20mm(0.78″sq) |
| 解決 | 0.001毫米/0.05密耳 |
| 測量精度 | ±1μm±1% |
| 測斜儀 | 0.1°分辨率 |
| 熱傳感器 | ±1℃精度 |
| 環境保護 | IP等級66和67 |
| 內置電池 | 鋰離子 |
| 工作溫度 | ’-10-50℃ |
| 保護 | 不受環境光影響 |
| 筑屋材料 | 陽極氧化鋁、塑料 |
| 尺寸 | 寬*高*深 60*60*42毫米 |
| 重量 | 186克 |
| 無線單元 | |
| 名稱 | 用于E7、E5、E4、ES、EM、ESH、EMH |
| 部件號 | 無線單元 |
| 通訊 | BT無線技術 |
| 溫度范圍 | ‘-10-50℃ |
| 環境保護 | IP等級66和67 |
| 外殼材料 | ABS |
| 尺寸 | 寬*高*深 53*32*24 |
| 重量 | 25克 |
