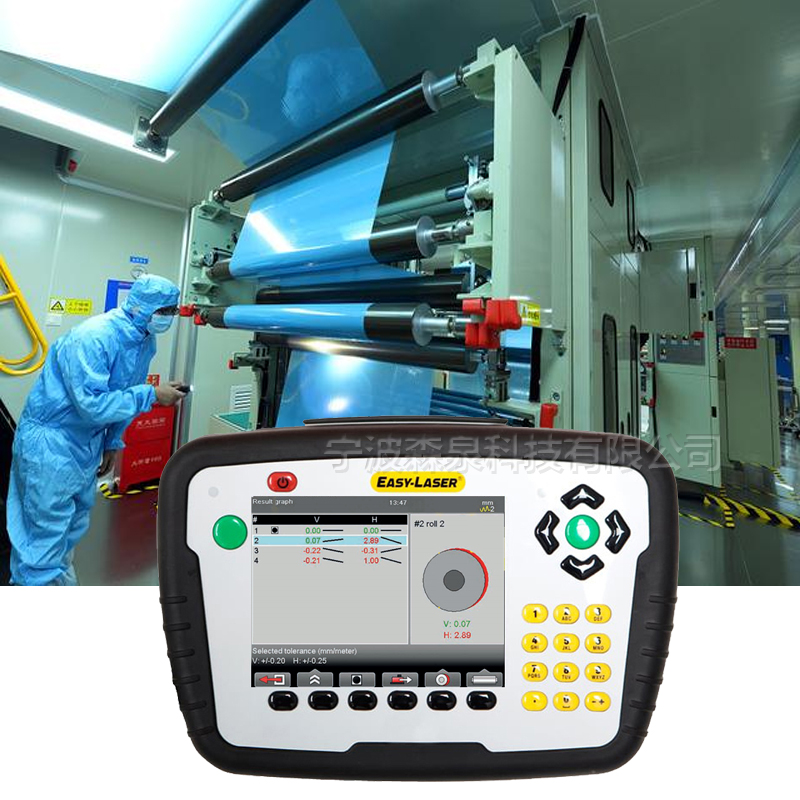

鋰電池涂布機輥平行度測量

在多輥設備的安裝過程中，實際的安裝精度將直接影響產品的質量和產量，如果各輥的平行度達不到要求，會造成板帶材的張力不均，卷取機卷材不齊，甚至斷帶。常用的平行度檢測方法有不足之外，在多輥設備安裝時，我們采用了新方法，提高了安裝精度。

操作流程：

1） 將激光發射器D22 放到一個三角架上

2） 90 度棱鏡D46 放到另一個三角架上調整激光發射器，保證激光線1 和激光線2 平行

3） 依次將激光接受器用磁座固定到每個輥子的首尾2個位置，讀取數據主機自動計算每個輥子相對激光線1 和激光線2 的斜率

4） 主機自動給出兩個輥子間的平行度情況，并能存儲1000 個結果，可以和電腦通訊。導軌最大跨度可達40米，加中間過度輥可無限延長 ，加中間過度輥可無限延長 ，加中間過度輥可無限延長 ，加中間過度輥可無限延長 。

滾筒平行度測量視頻

實地測試案例：

2.調整入射線光線

3.測量平行度和重復精度

4. 平行度測量結果顯示

結果說明：  a. 被測輥 被測輥 1為基準輥

                   b. 被測輥 被測輥 2&3系同一根輥重復測量兩次

結論：       a. 儀器可測量輥平行度

                 b. 重復精度  0.01mm
