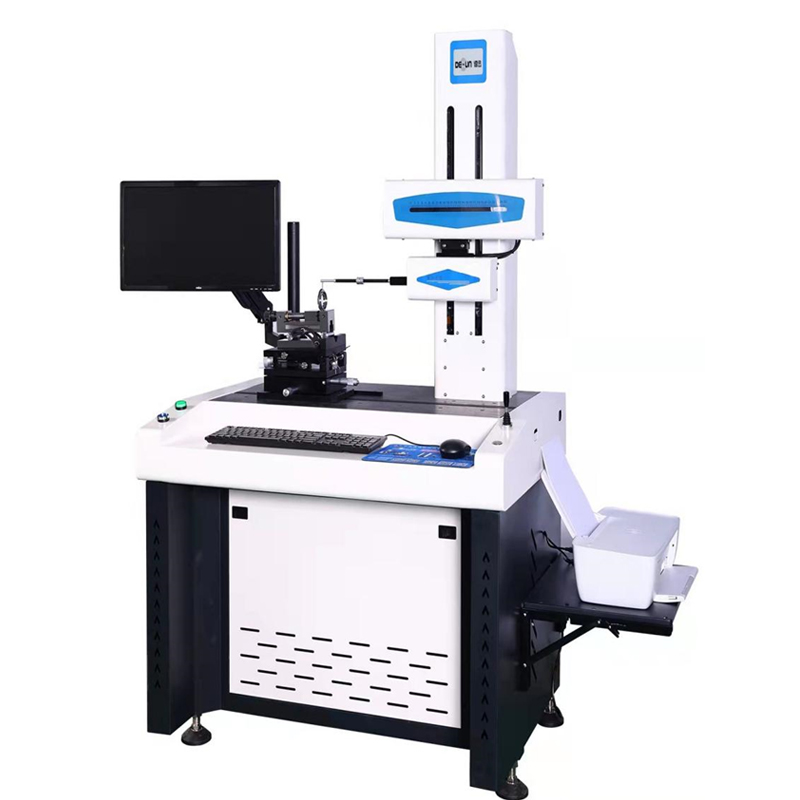

輪廓粗糙度儀SPMI-200D粗糙度分析，波紋度分析，原始輪廓度分析，水平距離，垂直距離，半徑，直徑，水平角，垂直角，夾角，直線度，圓弧度等尺寸測量。

輪廓粗糙度儀SPMI-200D設備技術性能：

1.輪廓測量功能：

尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑

夾角：包含水平角、垂直角、夾角

位置公差：包含平行度、垂直度

形狀公差：包含直線度、凸度、圓弧輪廓度

輔助生成：包含輔助點、輔助線、輔助圓

2.粗糙度功能：

粗糙度分析：Ra，Rq，Rz（Ry），Rz（DIN），R3z，Rz（jis），Rp，Rv，Rt，Rsk，Rsm，Rc ，Rpm，Rku，Rdq，Roc，Mr1，Mr2，Rpk，Rvk，Rk，Rdc，A1，A2，R，Rx，AR，Rcp，Rmax，Rz-ISO

波紋度分析：wt、wa、wp、wv、wq、wc、wku、wsk、w、wx、wz、wsm、wdcwte、wmr、Aw、c(wmr)、wmr(c)、wdq

原始輪廓分析：Pt，Pa，Pp，Pv，Pq，Pc，Pku，Psk，Pdq，Psm，Pdc，Pmr，Pz，Pm

輪廓粗糙度儀SPMI-200D系統界面

軟件系統界面如圖所示。系統界面主要包括：菜單、工具欄、狀態欄、圖形顯示區（輪廓及粗糙度視圖）、標注信息區（輪廓標注及粗糙度參數列表）、系統參數顯示區、設備控制區。

1）          菜單/工具欄：見菜單和工具欄部分相應內容。

2）          狀態欄：顯示當前操作提示、光標在圖形顯示區的坐標等信息。

3）           系統參數顯示區：用于顯示和設置設備參數、測量參數及顯示參數等系統參數。

輪廓粗糙度儀SPMI-200D打印輸出

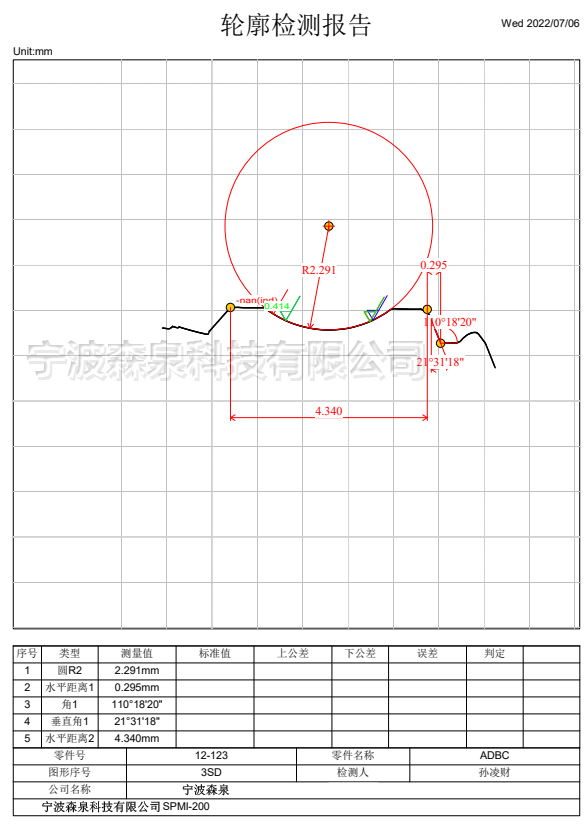

 零件測量、標注及參數評定完成后，可以將檢測結果打印出來。用戶通過打印信息設置對話框輸入檢測報告打印信息（零件名稱、零件號、檢測人、公司名稱等）以及選擇格式輸出選項（輪廓/粗糙度圖形、輪廓標注信息列表、粗糙度評定參數列表），查看打印預覽結果即為打印結果，如圖所示。

  此時選擇打印功能，則能得到所需結果——一份精美的檢測報告！

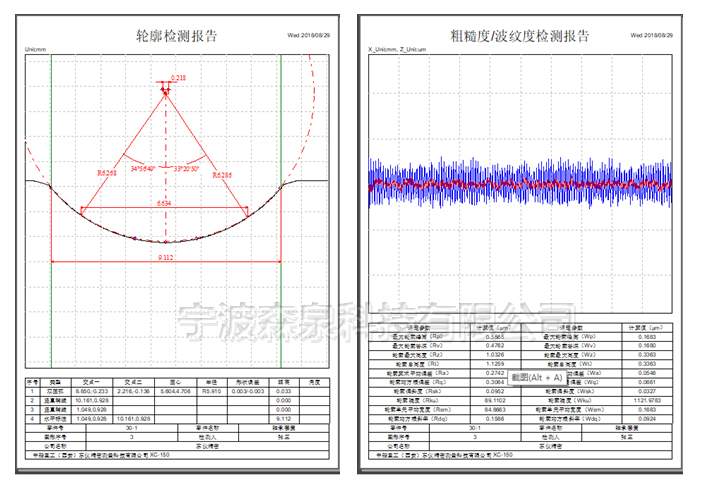

輪廓粗糙度儀SPMI-200DPDF檢測報告模板

輪廓粗糙度儀SPMI-200D技術參數：
