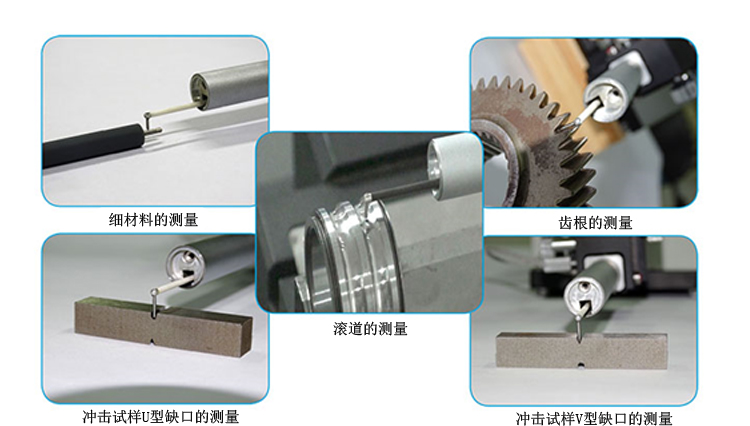

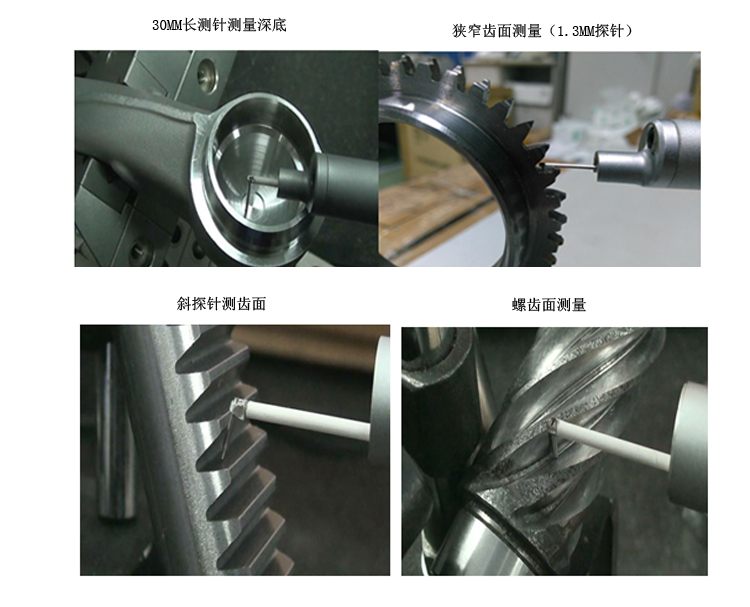

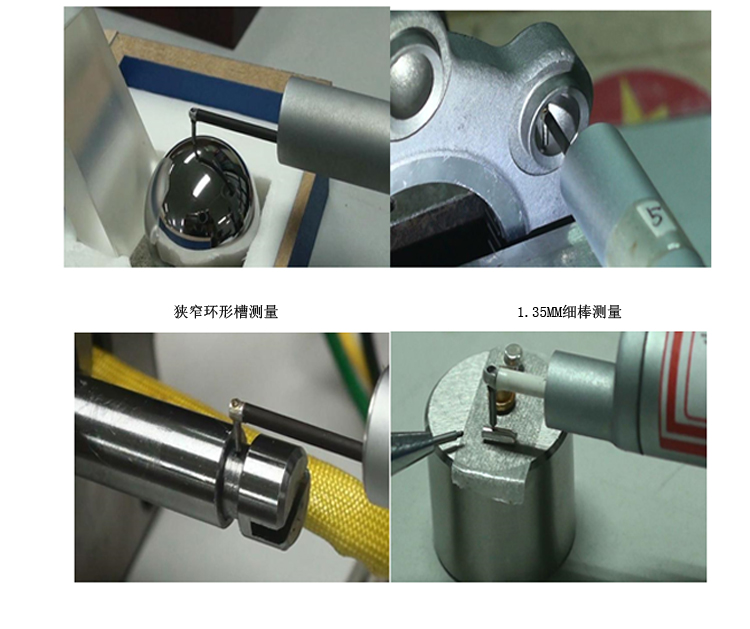

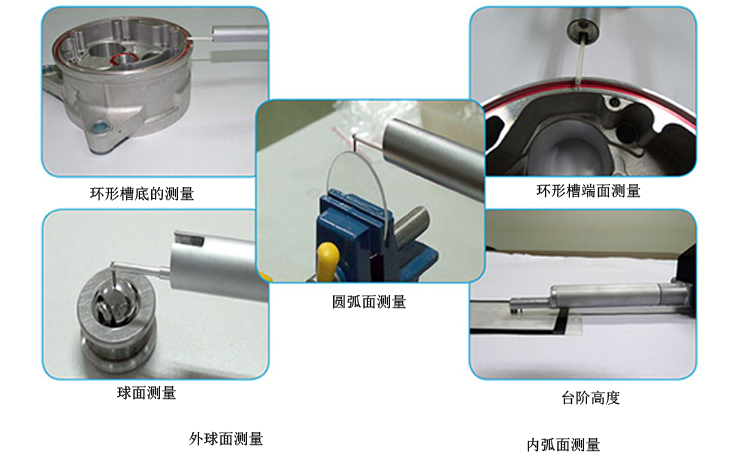

TIME3231粗糙度儀是一款完全符合最新ISO國際標準的產品，是評定零件表面質量的多用途便攜式儀器，具有符合多個國家標準和國際標準的多個參數，可對多種零件表面的粗糙度、波紋度和原始輪廓進行多參數評定，可測量平面、外圓柱面、內孔表面及軸承滾到等。該表面粗糙度儀具有測量范圍大、性能穩定、精度高的特點，適用于生產現場、科研實驗室和企業計量室。
根據選定的測量條件計算相應的參數，測量結果可以數字和圖形方式顯示在液晶顯示器上，也可以輸出到打印機上。便攜式粗糙度儀還可以連接電腦，電腦專用分析軟件可直接控制測量操作并提供分析功能。
粗糙度儀功能特點：
便攜式機電一體化設計；
800μm/1000um超大量程電感傳感器；
可測量粗糙度、波紋度和原始輪廓參數并顯示圖形；
兼容多個國家標準；
具有帶導頭、無導頭兩種測量方式；
可配置Windows平臺高級分析軟件；
中/英文語言選擇；
可連接電腦或?qū)Ｓ么蛴C(jī)；
▲大量程、無導頭、便攜一體。
▲觸針位置顯示、機體自身水平可調（垂直面俯仰可調），便于調整合理的測量位置。
▲傳感器與主機通過傳感器升降架連接，無需借助平臺，即可調節傳感器高度。
▲TIME3231、TIME3233更有“動測聯動”功能，專用于狹小區間（去掉空駛行程后，最窄可至1.5mm）的測量。
指標描述：（請參閱說明書）
項目 | TIME3231 | |
垂直量程 | 800μm/1000um | |
系統分辨力 | 滿量程時12nm | |
顯示分辨率 | 0.001μm | |
濾波方式 | GAUSS、2RC、ISO13565 | |
評定長度Ln | Ln = （1～5）L， L=0.08mm、0.25mm、0.8mm、2.5mm、8mm | |
測量參數 | ISO全參數（粗糙度R\波紋度W\輪廓度P） | |
最大行程 | 40mm | |
測針滑行效率 | 啟動運行穩定后測量\ 獨有“動測聯動”功能，啟動即測量 | |
測量方向 | 與主機同軸\可選配側向90° | |
便攜式粗糙度儀技術參數：
測量輪廓 | 粗糙度、波紋度、原始輪廓 |
測量參數 | R參數：Ra、Rz（ISO）、Rz（JIS）、Rc、Rq、Rt、Rp、Rv、 Rmax、R3z、R3y 、RSk、RS、RSm、 Rmr、Rlo、RHSC、Rpc |
W參數：Wa、Wp、Wv、Wt、Wz（ISO）、Wq、Wsk、Wc、WS、 WSm、Wlo、WHSC、Wpc、Wmr(c)、Wz(JIS) | |
P參數：Pa、Pp、Pv、Pt、Pz（ISO）、Pq、Psk、Pc、PS、 PSm、Plo、PHSC、Ppc、Pmr(c)、Pz(JIS) | |
Rk參數：Rk、Rvk、Rpk、Mr1、Mr2 | |
最大測量范圍 | 800μm |
最高顯示分辨率 | 0.000125μm/8μm |
濾波方式 | RC、PC-RC、GAUSS、ISO13565（Rk專用） |
取樣長度 | 0.008mm、0.25mm、0.8mm、2.5mm、8mm |
評定長度 | 1L-5L（可選），L為取樣長度 |
最大驅動行程長度 | 40mm |
示值誤差 | ≤±5％(帶導頭)；≤±10％（無導頭） |
示值變動性 | ≤3％ |
傳感器針尖材料 | 天然金剛石 |
傳感器針尖半徑 | 2μm |
傳感器針尖角度 | 90° |
傳感器測量速度 | 0.15mm/s、0.5mm/s、1mm/s |
傳感器返回速度 | 2mm/s |
內部存儲能力 | 10組原始數據 |
外部輸入/輸出接口 | RS232、USB |
電源 | 內置鋰離子充電電池/外接電源適配器 |
顯示方式 | 320×240點陣液晶（帶背光） |
工作環境 | 溫度：0oC- 40oC，相對濕度：＜90% |
重量 | 2300g |
外型尺寸 | 409×96×98mm |
