分體式水泵孔同心度測量
近期我們一個客戶要做水泵對中，意味著將要做一次孔同心度測量。客戶在安裝了全新的水泵后，通過軸旋轉能聽到些許研磨的聲音。經過進一步的檢查可以看到軸承外殼有損壞——要么在運輸時要么在存儲時。
激光同心度測量系統使泵體的孔同心度處在同一水平線上。激光測量系統使用旋轉，測量通過兩個參考點完成孔同心度測量。實時顯示調整數據，并生成打印報告。
當打開水泵的蓋子時，我們可以看到軸和中心安裝的葉輪。在葉輪的每一側都有磨損出現。在外面客戶有兩個密封孔，在箱子外面，客戶的軸承里也是孔，這些鉆孔中心需要成為一條直線。
用激光測量系統做孔同心度測量
在我們開始之前讓我們回顧一下參考點的意義。我們的目標是讓每個孔的中心點是在同一條線上的。因為這將是相同的線轉動軸的中心線。我們測量平直度需要兩個參考點。

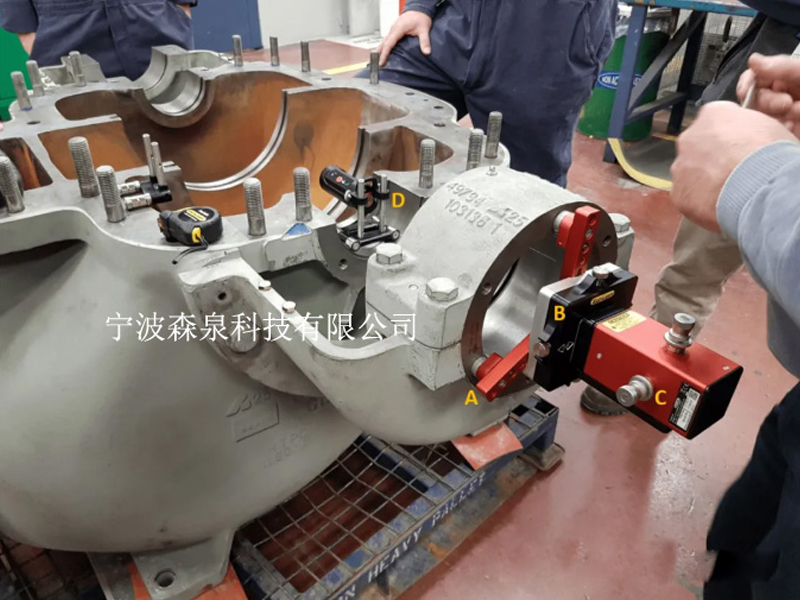

在客戶的水泵上安裝上我們的激光測量系統。
B.激光束調整器 C.調整激光束角的水平和垂直
現在蓋上水泵部分，我們可以調整探測器的中心。我們通過滑動棒上的探測器上/下。然后我們調整激光束到達探測器的中心。這是確保激光探測器在*遠的點。
接下來,我們位置探測器接近梁(見圖5,左)和調整光束探測器的中心目標使用中心偏移量調整
這個孔同心度測量是使用填料盒作為參考點。這些孔是泵殼的一部分,不能調整。我們將使用這些點采集的值取軸承值。我們打算總共采集6個測點,2個測點在每個軸承箱,分別的填料盒。為我們采取2個軸承測點，我們可以看到有任何的角度位移。其余2個測量位置—每個主軸承和一個填料函,我們計劃使用作為一個參考點。
我們旋轉孔內的探測器,測量在3、6和9點鐘位置。旋轉探測器給我們的中心孔。對于舊的測量方法來說，這是激光測量系統的一個優勢。
主軸承孔的直徑是7英寸和填料函的孔的直徑是5英寸。不同的孔大小不同。我們要做的是首先測量大口徑然后逐漸測量內徑小的。
通過我們激光測量系統反饋出結果，并根據結果調整具體數值，使孔處在同一直線度上。
通過激光測量系統，使泵體的孔同心度處在同一水平線上。激光測量系統使用旋轉，測量通過兩個參考點完成孔同心度測量。好處是我們可以節約我們的時間，大大減少工作的復雜性，提供精度，可以通過簡單的數字來完成校準工作。
