配電柜實時監測系統

發電廠、變電站的高壓開關柜在電力系統中起著發電、輸電、配電和電能轉換過程中開合、控制和保護作用。隨著電網設備技術的發展，高壓開關柜也得到廣泛的使用。溫度是表征開關柜運行正常的一個重要參數，開關柜在長期運行過程中,開關的觸點和母線連接等部位因老化導致接觸電阻過大而發熱，而這些發熱部位的溫度很難監測，并且由于高壓開關柜的密閉性，因此難以測量運行中柜內接（觸）頭的實際溫度，如不及時發現并處理接（觸）頭過熱性缺陷，嚴重威脅電力安全生產。開關柜設備長期的超溫運行，會降低設備的性能及使用壽命，引發設備故障，影響電網的正常運行，甚至引起電氣火災，造成巨大經濟損失。

高壓開關柜的溫度在線監測越來越得到用戶的認可和重視，目前CT感應取電無線測溫系統在高壓開關柜上得到廣泛應用，無源無線測溫傳感器安裝維護方便，組網簡單，實時在線，可以代替?zhèn)鹘y(tǒng)的人工定期巡檢的方式，及時發現電力設備的溫度異常，保證設備安全運行。

無線測溫系統的應用，解決了長期以來高壓開關柜需要人工現場測溫，開關柜內部溫度無法測量等問題，大大減少了設備檢修停電次數和時間，減輕了日常巡檢的工作量，提高工作人員自身安全性。無源無線測溫系統能及時發現各關鍵點部位的溫度異常狀況，避免連接部位老化或接觸電阻過大而產生過熱現象，為電力安全生產和供電提供了有力保證，提高了設備的智能性。

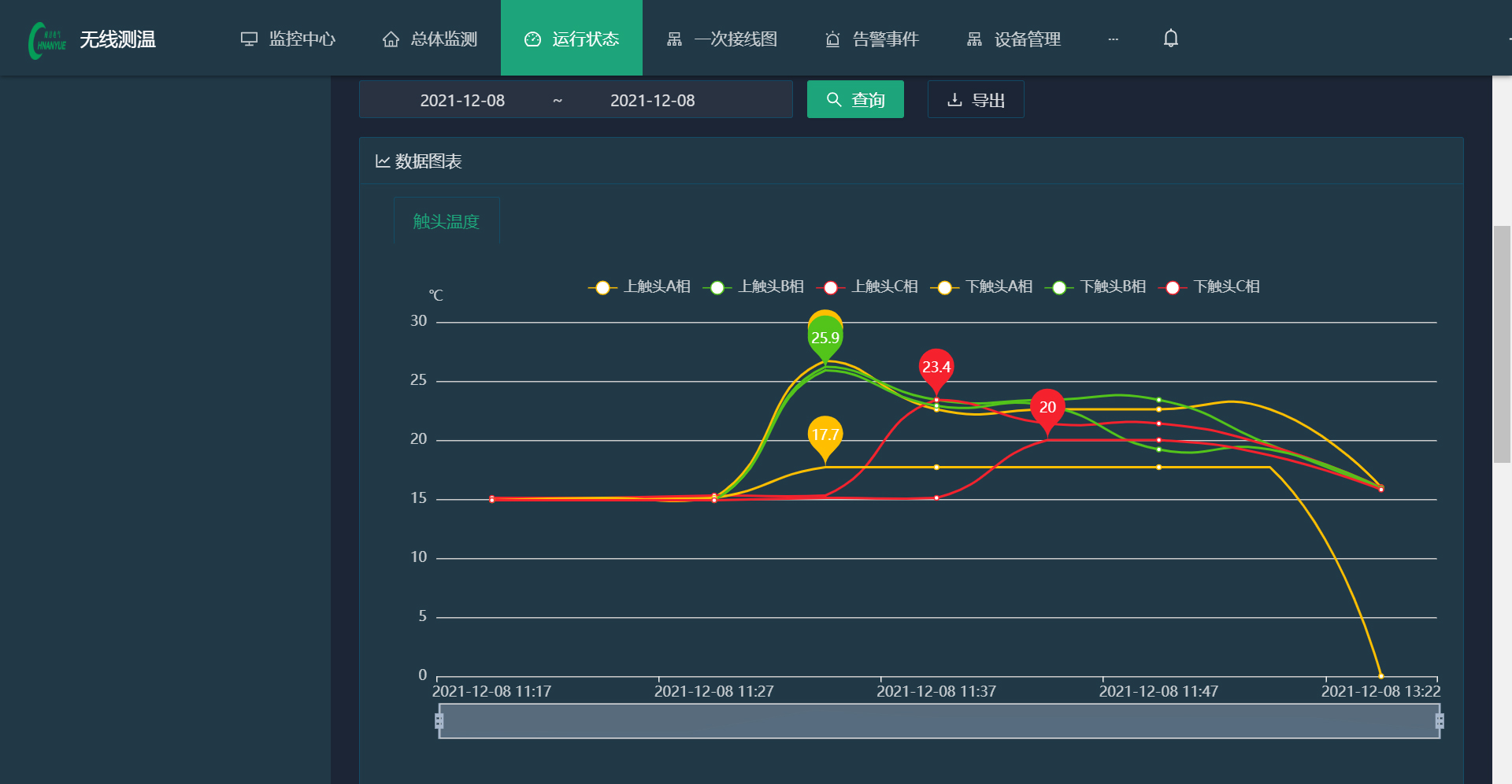

通過軟件能夠與不同協議的終端儀表通訊，并將數據寫入SQL數據庫，可查詢歷史記錄，曲線，報警窗口彈出，打印等。同時能夠?qū)崿F(xiàn)局域網內客戶端查看數據。

配電柜實時監測系統系統具有以下功能：

（1）電氣監控系統分布圖：在顯示界面可以顯示一次系統模擬圖。

（7）遠程通信：系統提供RS485總線通訊方式，以滿足遠程通信。

用于高壓開關柜觸點及接點、刀閘開關、高壓電纜中間接頭、變壓器、低壓大電流等設備的溫度監測。用于接收無源無線溫度傳感器（DTS-6）發射的無線數字信號,并將信號轉換成電信號,經內部電路處理，通過顯示屏顯示當前所測溫度，可以實現250個無線溫度傳感器的數據采集。同時通過RS485通訊上傳到監控主機，使運行人員能夠?qū)囟冗M(jìn)行實時在線準確地巡檢，對高壓電氣設備接點溫度狀態能夠及時地掌握。可以根據用戶設定預警、報警溫度值，實現高溫預警、超溫告警、相間溫差報警、溫度突變量告警等功能，裝置可存儲200條告警記錄，同時告警時繼電器出口可以控制聲光報警器，幫助用戶及時發現故障，盡快分析查找設備故障原因，恢復正常供電。所有測量數據都可以通過485接口及標準Modbus-RTU協議接入邊緣計算網關，實現網絡組網，將數據上傳至無線測溫監測系統主機。

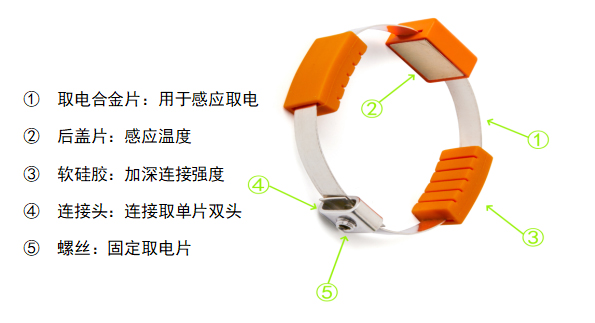

1、無源無線測溫傳感器的設計

無源無線測溫傳感器的感應電源采用小CT磁飽和技術由一次電流感應出電源。充分利用高壓開關柜內三相母線電流產生的大量電磁能，根據電流互感器模型進行設計。當通過電流保持在3A-5000A之間，感應電源即可不間斷提供給傳感器穩定的工作電壓，消除了電池供電需要停電更換的弊端，大大減少了維護工作量。

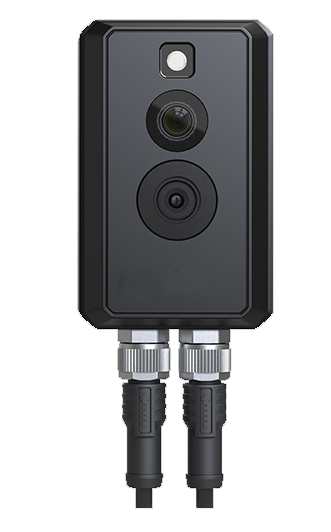

2.雙目測溫卡片機

雙光譜測溫卡片機，200W像素可見光，支持雙通道融合，熱成像分辨率為160×120，測溫精度為±2℃，體積小巧，可實現狹小空間內可視化布控。

3.測溫傳感器

無源無線測溫傳感器針對電氣設備接點部位由于材料老化、接觸不良、電流過載等因素引起的溫升過高，且不宜探測的故障隱患進行溫度在線監測

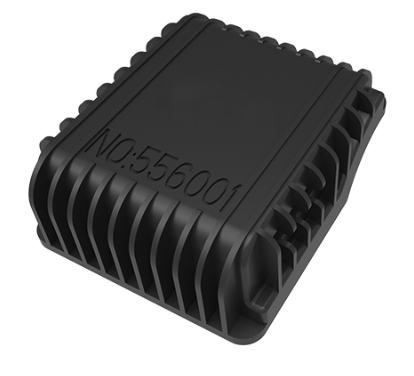

4.智能聯網主機

智能聯網主機，可針對熱成像卡片機及溫度傳感器歷史數據進行記錄、分析，輸出分析報告，提升運維效率。

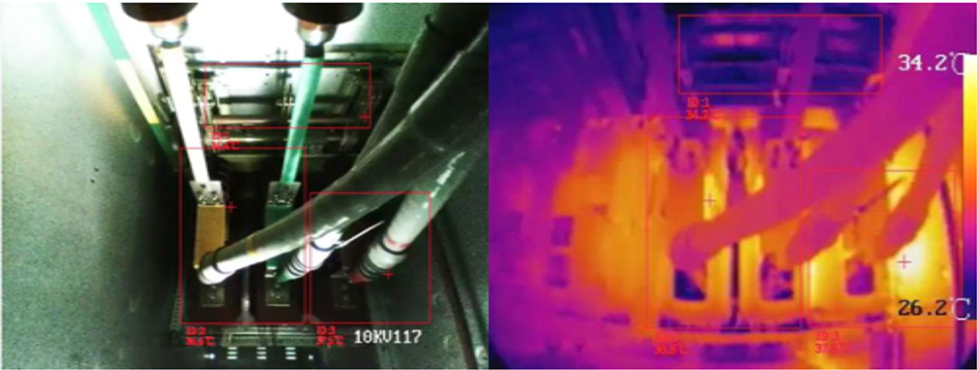

高壓柜

斷路器室三個上觸頭、三個下觸頭 動態頭與靜態頭咬合不好造成發熱現象。

電纜室三相不平衡接頭易造成發熱現象

環網柜電纜室插拔頭插接不好導致發熱現象。

匯流框內部電氣接頭過載造成發熱現象。

箱體變壓器高低壓出線接頭測溫

低壓柜接線端子過流過載造成發熱現象

電容柜電氣接頭解決空間小 面積大的測溫問題

應用案例：

紅外實時監測覆蓋整個高壓開關柜，過載的保險絲，接觸不良的問題點，都會實時監測，及時發現問題并報警，不會因?yàn)槲幢话l(fā)現而持續蔓延，而造成重大財產損失。

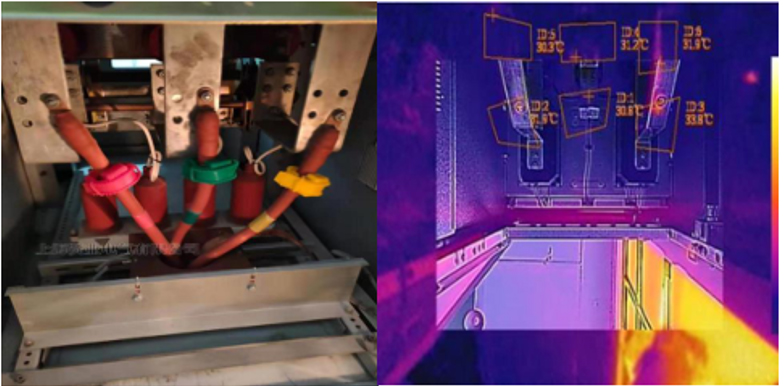

環網柜

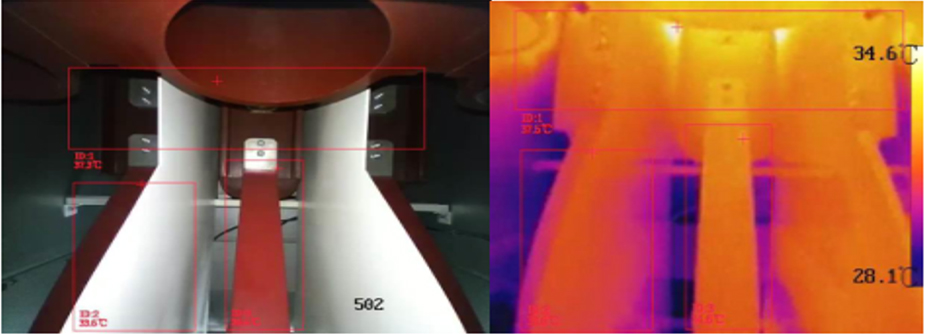

斷路器紅外接頭效果

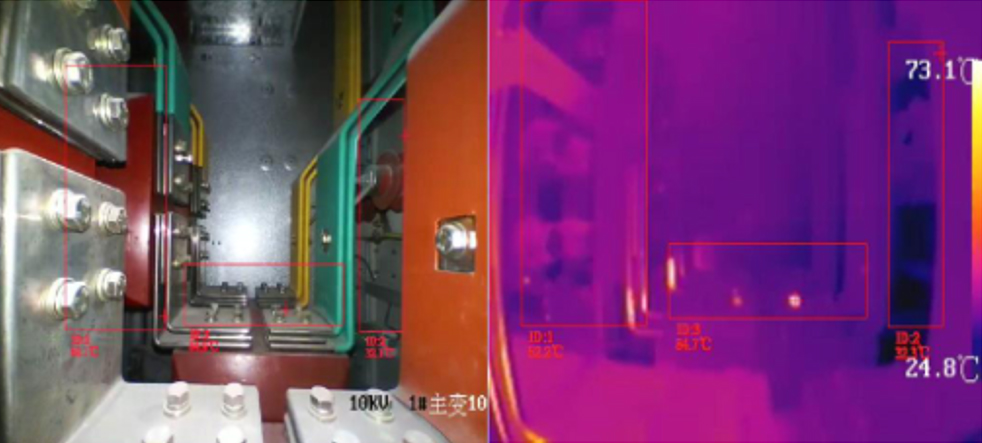

螺絲接頭紅外效果
