電機轉子徑向跳動檢測儀
主要用于測量軸類零件徑向跳動和外徑尺寸測量，本儀器利用兩頂尖/或旋轉軸承定位軸類零件，轉動被測零件，被測零件徑向方向上直接測量零件的徑向跳動和外徑尺寸測量。
產品用途：測量工件的外徑和跳動測量
測量精度：±0.002mm
測量范圍：0.3-95mm
重復性：0.5μm
測量方式：激光掃描法
有效掃描測量頻率：700次/秒
電機：德國Nanotec高速電機
激光器：三菱紅色可視半導體激光器
激光器輸出功率：〈2mW
工作電壓：～220V±15％ 50--60Hz
工作溫度：－10～40℃
環境濕度：<85％RH
工作方式：連續
耗 電：<30W
外形尺寸：62*25*6cm
可設置產品規格、正負公差，超差報警等。
顯示器刷新頻率：50，25，13，6，3，1次/秒，（顯示器設置中自行選擇）
報警功能：兩組繼電器輸出，測量數據超差時，報警紅燈點亮報警。
控制功能：實現在線控制功能，可控制擠出或者牽引。
數據輸出接口：RS485

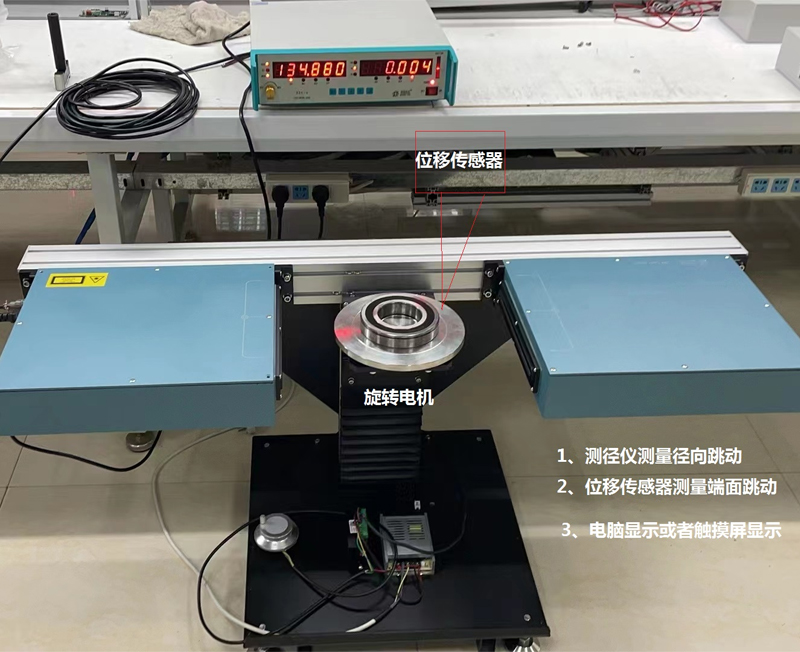

(1).測徑儀在滑動模組及導軌上移動，測量外徑值和跳動值。
(2).用連接桿剛性連接，保證測量激光的準確性。
(3).顯示部分選用工業觸控一體機顯示。
(4).激光測徑儀固定在滑動模組滑塊上，自動沿工件軸向位置水平移動。
(5).工件軸頭一端頂尖固定支架上，另一頂尖支架可以沿滑動模塊水平移動，保證不同長短的工件都可放置測量。
(6).利用旋轉頂尖帶動工件旋轉，可測量跳動和圓度。
(7).控制系統控制測徑儀沿工件軸向移動，根據設定位置和測量點數，測徑儀行走到設定位置檢測，檢測完成顯示并存儲測量結果，
(8).測量?jī)x測量的數據保存到Excel。
（9）根據公司的工件形狀，頂尖
2、設備工作條件
電網電壓:交流220V±10% 50HZ
工作環境溫度: 0℃～40℃
工作環境濕度:≤85%
3、檢測方法
上、下料方式：檢測采用人工上、下料。夾緊固定工件
檢測方式：工件在檢測裝置上連續自動檢測。節省檢測時間。
增加按鈕或腳踏檢測功能。
工件要求：無灰塵、毛刺等污損。
4、報警功能
檢測出不合格工件在電腦顯示NO并采用（聲）光報警。
5、測量指標（整體參數指標）
1.外徑測量范圍Φ0.1~Φ100mm，精度≤±（0.005+0.002%*測量值）mm。
2.分辨率0.001mm。
3.重復性0.0015mm。
4.檢測有效長度：20~30mm。（定制）
5.節拍：約10秒/件
6、通訊方式
1.通訊方式：RS-485。
2.協議類型：自由協議。
7、檢測缺陷統計
1.合格品數量：檢測的合格數量在計算機上可以顯示
2.不合格品數量：檢測的不合格數量在計算機可以顯示
3合格率：檢測的合格數量與不合格數量成比例值在計算機可以顯示
8、 統計信息輸出
檢測信息可以輸出成EXCEL表格。
9、其它

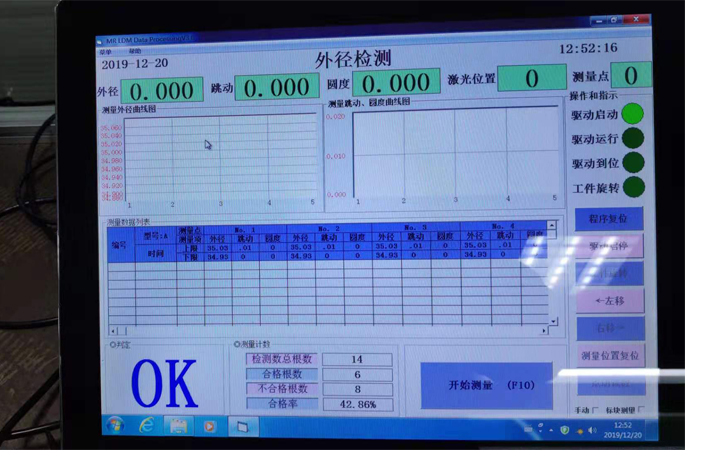

1.電氣采用同步數據顯示裝置，計算機處理程序作為人機界面，可直接對話框中輸入和修改工件設計的合格尺寸值。
2.根據工件特性設計操控軟件和人機對話界面。
