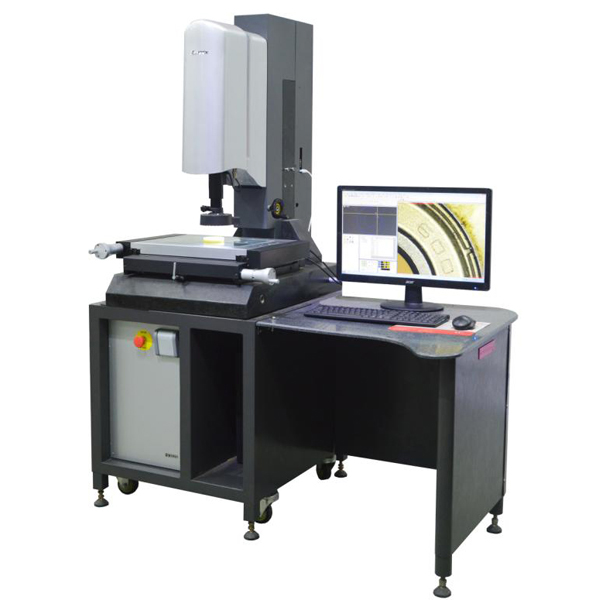

全手動影像測量儀適用于以二維平面測量為目的的一切應用領域。各種精密電子、刀具、塑膠、彈簧、沖壓件、接插件、模具、軍工、二維抄數、繪圖、工程開發、五金塑膠、PCB板、導電橡膠、粉末冶金、螺絲、鐘表零件、手機、醫藥工業、光纖器件、汽車工程、航天航空、高等院校、科研院所等領域具有廣泛運用空間。

全手動影像測量儀基本功能：

●笛卡爾坐標/極坐標轉換 ●絕對/相對/工作坐標轉換
●公/英制轉換 ●度/度分秒轉換
●點/點群　 ●兩點/多點求線
●三點/多點求圓及弧　 ●B-spline線
●兩點間的距離　 ●兩線間的平均距離
●點線間的距離　 ●兩圓心距離
●圓線距離　 ●兩線間的夾角及交點

全手動影像測量儀特殊功能
1.軟件控制光源。上光源為四相燈，下光源為直光源，增加機器適應性能。
2.量測工件無需調節擺正，軟件提供坐標平移、旋轉、擺正。
3.直接在影像及幾何區標注/移動尺寸。直線修剪、延伸功能。
4.幾何區點、線、圓/圓弧及直線端點、中點，圓心、象限點自動捕捉。
5.調節CCD參數設定，提高自適應力；去除毛邊功能，以正確取得量測數據。
6.利用影像工具快速自動抓取基本幾何輪廓邊界點，直接擬合成線、圓、弧。
7.量測區工件放大攝像圖形化輸出，轉成(.bmp、.jpg)。
8.測量數據化輸出，轉成WORD (.doc) 、EXCEL (.xls)。
9.SPC功能，直接輸出管制圖、制程能力指數，轉成WORD、EXCEL
10.機械圖形直接輸出.dxf格式，實現2D抄數功能 ，與AutoCAD、等其它軟件無縫聯接。
11.可轉入.DXF格式文件，與工件實物或測量圖形進行比對。并可直接在影像區任取兩點得到誤差測量值。
12.提供平面內直線度、圓度、角度分析，進行有效之品質檢驗
13.機臺精度補償，提高量測精度。
14.軟件可以對多變形、槽形、圓弧倒角、虛擬測量。
15.重新測量功能：該功能可對已測量過的元素，重新改變測量方法,燈光,倍率等，然后會刷新測量數據，并且與其相關的元素數據也會刷新(如：兩線構造距離，如果其中一條線重新測量了，那么距離元素數據也會重新刷新)。
16.修改編輯及查看尋邊狀況：軟件可以修改編輯任何測量元素的尋邊范圍，光源亮度,倍率等。還可以查看之前測量的某個元素的尋邊狀況(包括尋邊的位置,所用的光源亮度,倍率及所采的原始點等)，以便用戶掌控測量的全過程的狀況.
17. 可以修改元素名稱及尺寸名稱，以與客戶圖紙一致：客戶可以任意修改元素的名稱及尺寸名稱。如：可以C1(圓1) 修成你想要的名稱. 并可以C1的半徑，直徑，周長，面積等等名稱改成你想要的，以便完全符合圖紙的需求.
