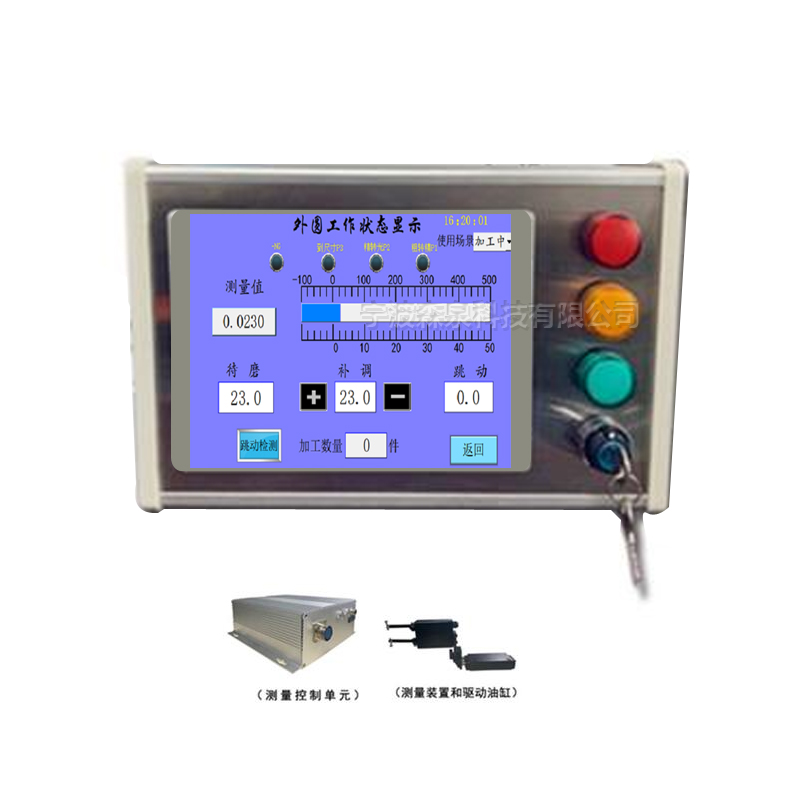

機加工在線尺寸測量儀

機加工在線尺寸測量儀

又叫“外圓磨削在線測量儀”或“內孔磨削在線測量儀”，在磨削過程中，MPE系列主動測量控制儀不斷對工件進行測量,根據工件尺寸變化向機床提供各種控制信號,從而提高外圓或內孔等的磨削精度,生產效率及可靠性。可與機床PLC進行數據通訊，MPE系列主動測量可根據測量結果，計算補償信號發送到機床PLC控制系統,控制系統可根據補償信號控制機床進行刀具補償。

主動測量MPE系列特點

1.寬范圍、高精度、高穩定性

2.完善的保護功能

3.可進行和差演算

4.可連接1至2個測量裝置

5.可在運行時對設定尺寸進行修改.

6.可在線測量，也可機后測量

主動測量MPE系列性能指標

主動測量MPE系列測量界面

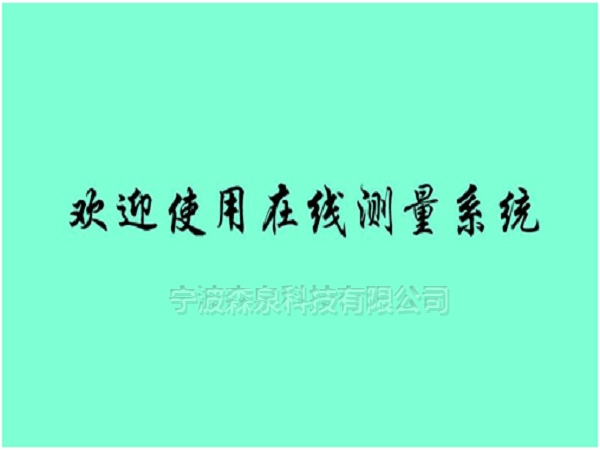

1. 歡迎界面
     （5s后自動進入加工中操作面板。）

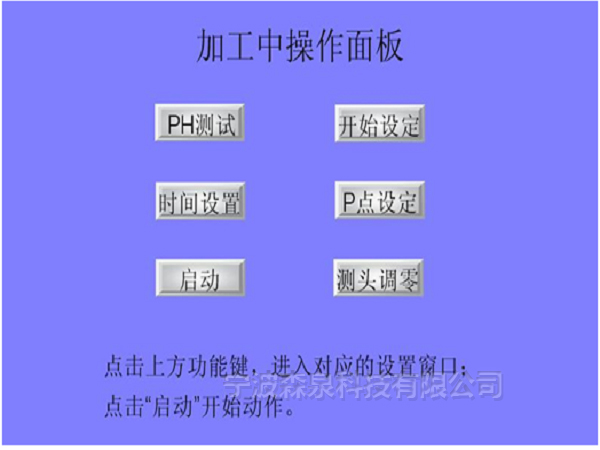

2. .加工中操作界面： 展現本儀器的各項功能，點擊各功能鍵，進入相應的界面。

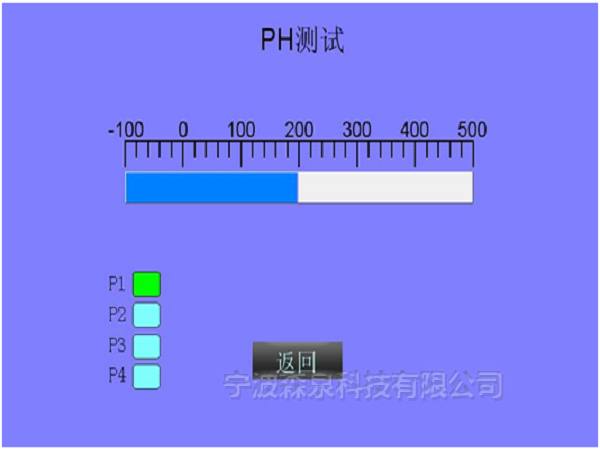

3. PH功能界面

   在“加工中操作面板”點擊“PH測試”按鈕進入下圖界面。在灰色區域點擊并拖動改變 PH 值，模擬加工件尺寸的變化，該值與所設定的各信號點相比較,然后輸出控制信號，從而檢驗控制儀輸出和機床接口是否正確連接。

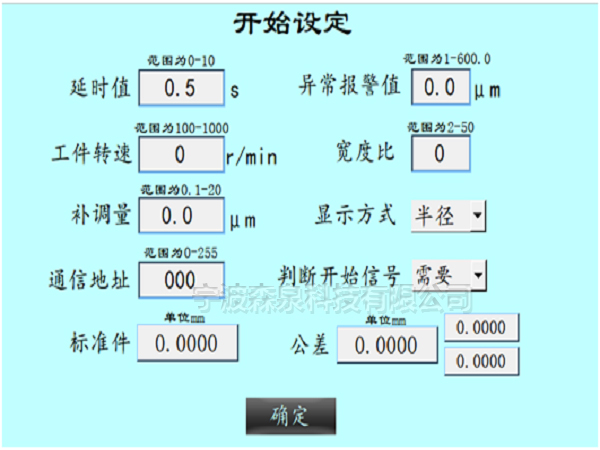

4.設定界面

    在“加工中操作面板”點擊“開始設定”按鈕進入下圖界面。

5.工作狀態顯示界面

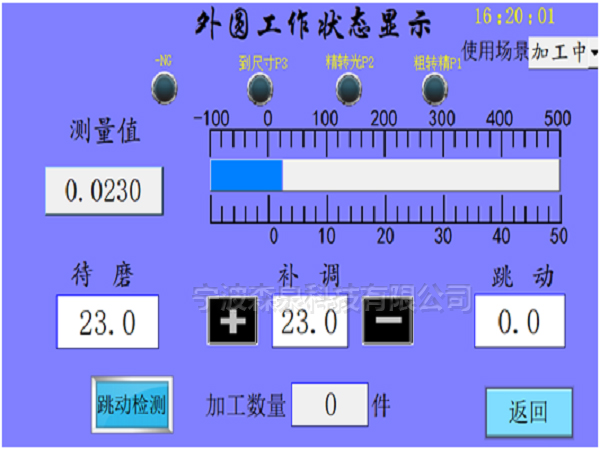

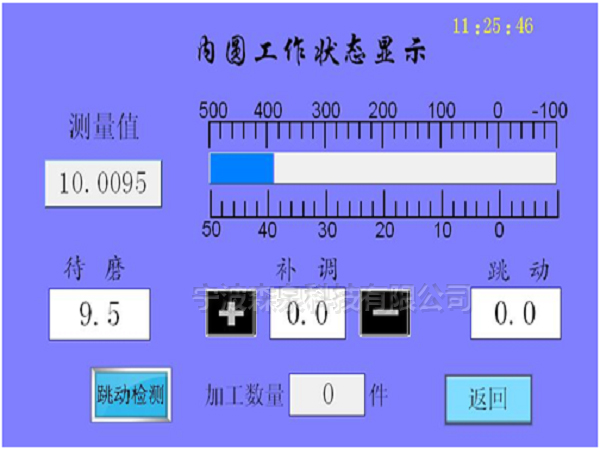

    當各種數值都設定好后，在“加工中操作面板”點擊“啟動”按鈕，便進入自動測量狀態（儀器上電時自動進入）。外徑與內徑對應不同的工作狀態顯示界面，分別如下圖所示：

使用條件

1）環境溫度：0～40℃。

2）濕度：90%以下或無凝露。

3）震動：<0.1G。
