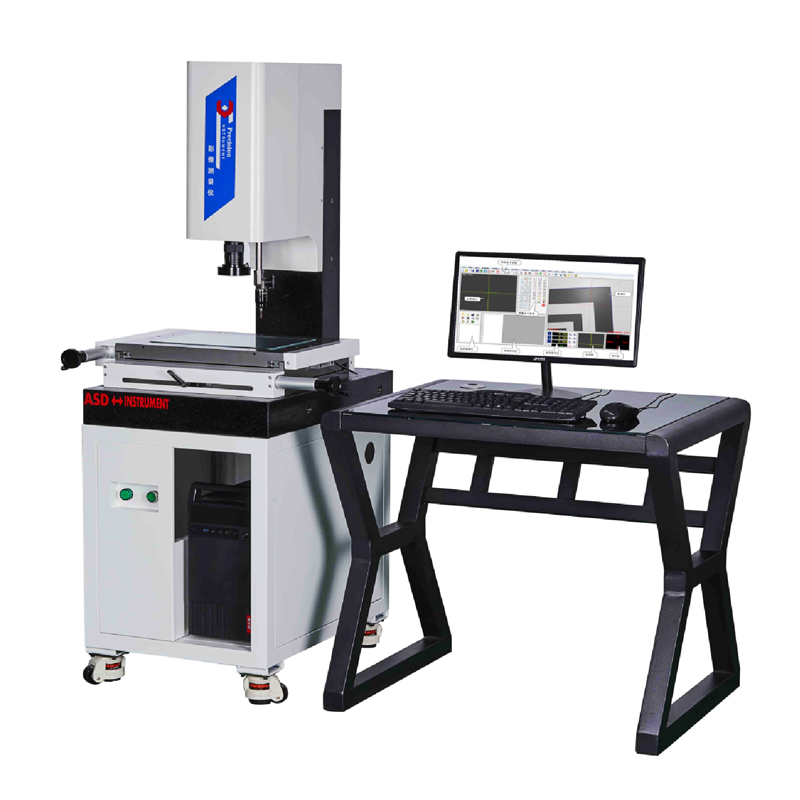

半自動影像測量?jī)x
檢測各種復雜工件的輪廓和表面形狀如：樣板、沖壓件、凸輪、螺紡、齒輪、成形銑刀等各種工具、刀具和零件、以及端子、鐘表、金鋼石等。
使用范圍更為廣泛，它廣泛應用于機械、模具、儀表、電子、輕工等行業，是計量室和生產車間不可缺少的一種計量檢定設備。
數據處理系統：多功能數據處理系統，全中文顯示可做多點采樣，坐標旋轉，點、線、距離，角度檢測RS-232數據輸出，可直接導入CAD。
型號 | l 3020 | |
實際測量尺寸 | l 300*200*180(mm) | |
測量精度 | （3+L/200）μm | |
外形尺寸 | 580*680*980 | |
整機重量 | 240kg | |
機械本體 | 底座，立柱：三軸花崗巖主體結構，物理性能穩定 | |
| 導軌： FY-V平行精密滾珠交叉導軌 | ||
光柵尺：SINPO閉合式光柵尺，分辨率1μm | ||
Z軸驅動方式： 精密伺服Z軸自動對焦 | ||
光學系統 | CCD
| ?？低暩咚俟饫w工業數字高解析相機 （不需搭載視頻卡 使成像更清晰） |
鏡頭 | 普密斯6.5：1可變倍鏡頭 | |
表面光 | 五環8區LED冷光源，256級亮度可調 | |
輪廓光 | LED冷光源，256級亮度可調 | |
軸承配件 | 日本NSK高速軸承 | 日本NSK高速軸承 |
限位開關件 | 日本歐姆龍點限位開關 | 日本歐姆龍點限位開關 |
聯軸器 | 日本米思米聯軸器 | 日本米思米聯軸器 |
軟件系統 | 多語言zonson智能自動測量系統 | |
0. 1微米分辨率三軸DC300解析系統 | ||
附件
| 保養手冊 | |
出廠檢驗報告 | ||
1微米分辨率校準片 | ||
各適用連接線 | ||
半自動影像測量?jī)x軟件測量基本功能
影像自校正功能
自動尋邊測量功能
全自動識別-框選識別-點選自動測量功能
多功能擬合構造測量公能
1.可測量各種點線，線到線 圓到圓 線到圓等等距離
2.通過其他元素?cái)M合新的元素 如：通過其他多點擬合成線段，圓，圓弧等等
3.根據需求自建立一個單獨線或者圓等元素
行為公差測量功能
各種報告生成功能區域，支持WORD，Excel PDF 等等報告及AutoCAD導入導出功能
SPC質量管控功能
3D系列（可依客人產品來選擇）―功能介紹
１：具有２D光學測量?jī)x器的全部功能！

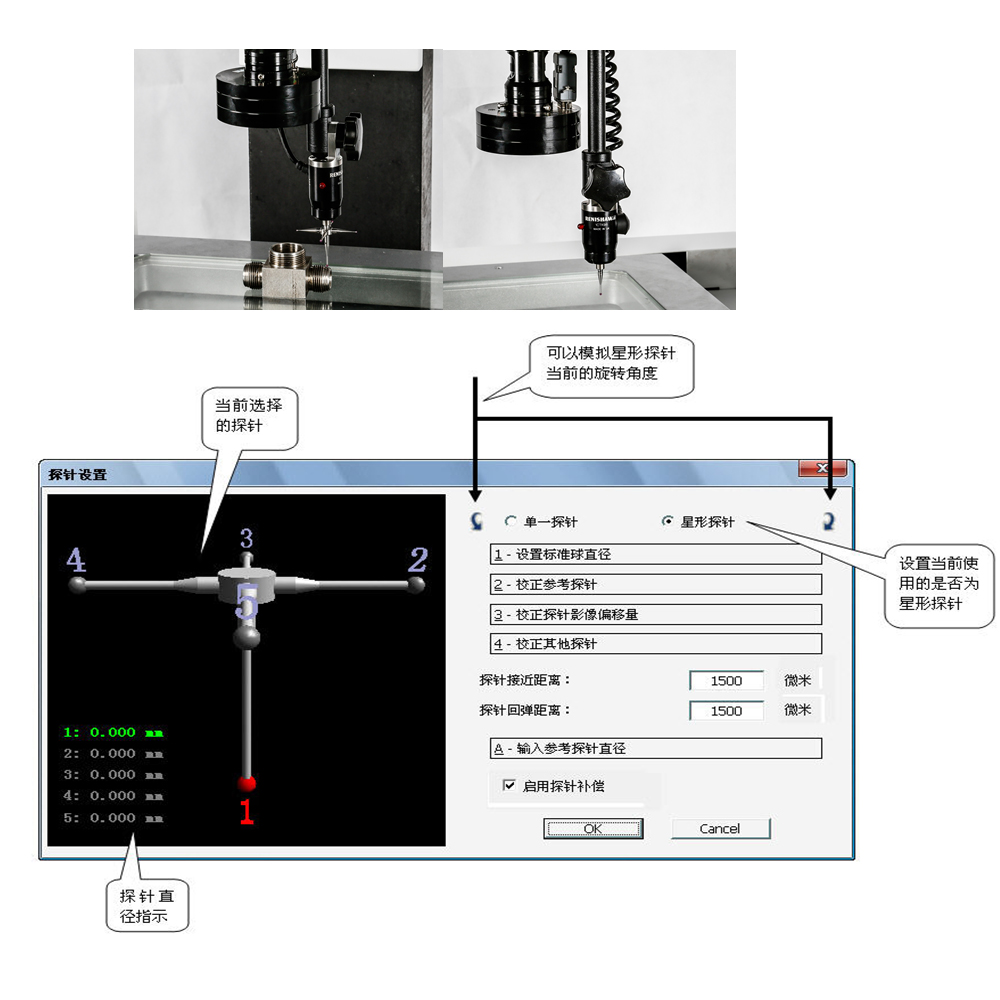

2：結合MCP測針，可完成多項三坐標測量?jī)x功能！
3：快速邊緣追綜系統，快速完成平面抄數的工作！
4：與CAD強強結合，使更多的功能通過此平臺加以實現！
5：大面積平面圖形的掃描功能，能快速完成JPG圖片方式，在其它的軟體中叫做地圖功能！
圓柱外徑 圓柱內徑
圓錐頂角 球直徑 R角
高度 寬度 距離
兩面夾角 直線度 平面度
圓度 圓柱度 垂直度
平行度 同軸度
圓兩孔中心距離 孔邊距離
