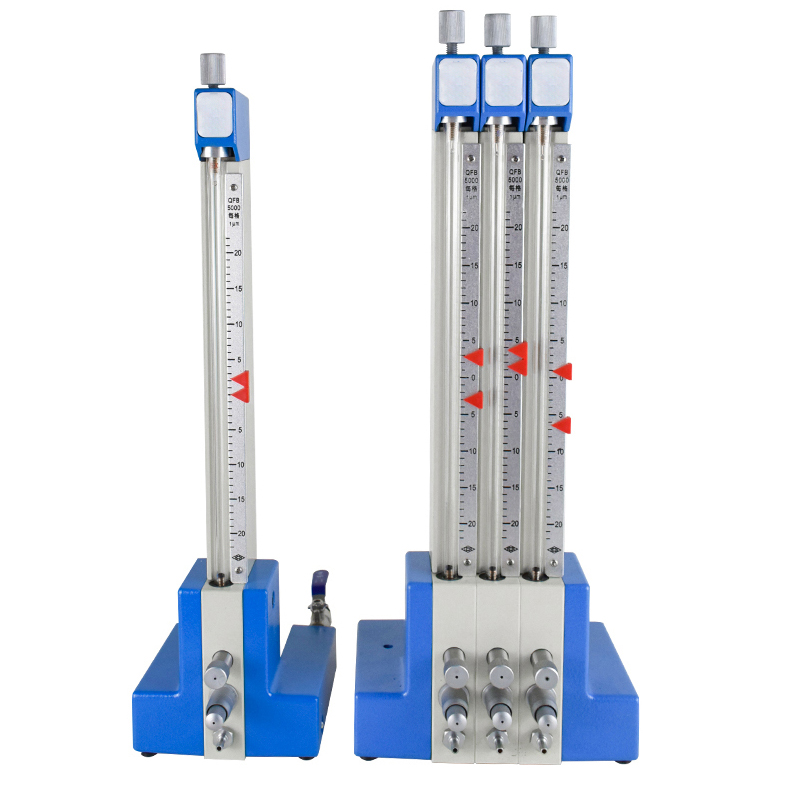

浮標式氣動量?jī)xQFB-5000-3

浮標式氣動量?jī)x是將長度變化轉換為氣體流量變化，通過浮標指示的種測量?jī)x器。它與氣動測量頭配合使用，可實現機械加工中的多種檢測，如孔徑、軸徑、槽寬、平行、垂直、同軸等。

　　浮標式氣動量?jī)x有如下點：
　　1 結構簡捷，調整簡單，使用容易，維護方便。
　　2 與其它同類量?jī)x相比，響應速度快。
　　3 無回程誤差，重復性、穩定度高。
　　4 放大倍數較高，人為誤差小。
　　5 屬于非接觸測量，減少劃傷、磨損，延長使用壽命。
　　6 與測量裝置用軟管連接，易實現較遠距離測量。

　　7 更換氣動測量頭可進行不同參數的測量。多管拼合可進行多參數測量。

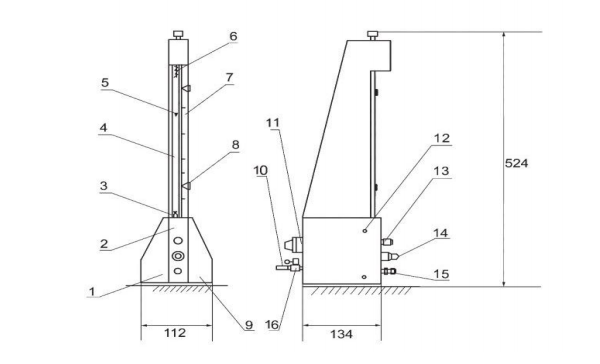

1. 左夾板 2.分配室 3.下緩沖彈簧 4.玻璃管 5.浮標 6.下緩沖彈簧 7.刻度尺 8.界限指針 9.右夾板 10.膠管 11.穩壓器 12.連接釘 13.倍數旋鈕 14.零位旋鈕 15.輸出接頭 16.進氣閥

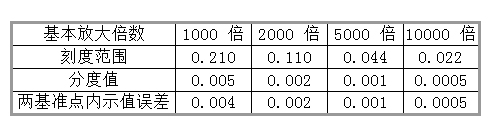

　　浮標式氣動量?jī)x主要規格及性能

　　1 規格及性能

　　浮標式氣動量?jī)x的基本放大倍數，一般有1000 倍，2000 倍，5000倍，10000倍。1~10 管或更多管的浮標式氣動量?jī)x。 技術性能指標，按家機械工業業標準 JB/T3760-2008 規定。

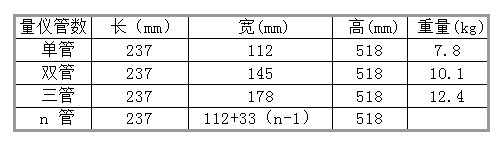

　　外形尺寸及重量

　　浮標式氣動量?jī)x工作原理

　　浮標式氣動量?jī)x 實質上是把測量尺寸的變化轉換為空氣流量變化的種儀器。當壓縮空氣通過錐度玻璃管時，流量的變化使浮標的位置作相應的變化，從刻度尺上浮標所在位置就可以讀出測量尺寸大小。

　　測量原理 如圖，壓縮氣流通過噴嘴孔 d 的面與被測面之間的間隙，其流量 Q 與圓柱側面積πds 成函數關系： Q=f(πds)

　　當噴嘴孔徑 d 不變化時，流量 Q 僅與間隙 S 成函數關系： Q=f（s）

　浮標式氣動量?jī)x結構

　　儀器可分成為四個部分：①.空氣過濾裝置； ②.空氣穩壓器； ③.量?jī)x本體；④. 測量裝置。

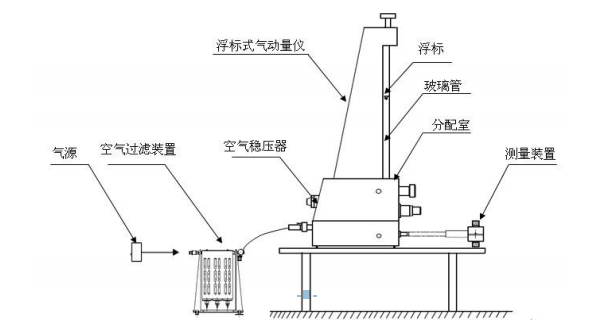

壓縮氣流流程：如圖，壓縮空氣由氣源，進入空氣過濾裝置凈化干燥后，打開氣閥進入浮標式氣動量?jī)x內部的空氣穩壓器，使氣流壓力恒定，穩壓后由分配室將氣流送入玻璃管的下，通過浮標與錐度玻璃管間的環形間隙、管路與輸出接頭，被送到測量噴嘴及測量表面間的間隙， 后流入大氣。
　　1 空氣過濾裝置其作用是除去壓縮空氣中的水份、油份和雜物，凈化干燥壓力氣源。凝積下來的水份和油份等，可在停氣后由放水閥自動排泄。
　　2 空氣穩壓器作用是將波動的壓縮空氣變成恒壓的壓縮氣源，以保證浮標式氣動量?jī)x測量結果的準確度。
　　3 量?jī)x本體是進行讀數的部分，其主要部分是立柱、分配室、錐度玻璃管、浮標和刻度尺。為了測量頭的制造、調整和使用方便，還具有零位調整和放大倍數調整的部分。
　　4 測量裝置是獲取測量尺寸要素變化的氣動傳感器，般稱為氣測頭、測定具或裝置等，其結構隨著測量元素要求而變化。

　　浮標式氣動量?jī)x用途

　　浮標式氣動量?jī)x，與根據圖紙要求設計的氣動測量裝置起，可完成如下各類的精密檢測：A．內孔直徑；B. 外圓直徑；C. 孔直線度；D．同軸度；E. 垂直度； F. 槽寬; G．平面度；H.厚度/高度/深度；I. 中心距； J.平行度；K. 圓度/錐度；R. 其它些殊的測量及多參數綜合測量。

　　浮標式氣動量?jī)x安裝

　　1 安裝時必須注意四個方面：

　　1.1 浮標式氣動量?jī)x應垂直安裝在沒有振動的水平工作臺上，以保證浮標能自由地上、下移動，不與玻璃管壁相碰，而且沒有顯著的擺動現象。

　　1.2 浮標式氣動量?jī)x應安裝于干燥且不受日光暴曬的地方。
　　1.3 空氣過濾裝置應垂直安裝在低于儀器約 500mm 的位置。要便于水排泄，不能橫放倒置。
　　1.4 管路連接時應注意管內是否清潔，盡量先用高壓空氣吹干凈。

　　2 管路連接

　　把空氣過濾裝置的進氣接頭接到壓縮氣源管路上，出氣接頭與浮標式氣動量?jī)x本體的進氣閥連接。量?jī)x本體輸出接頭通過塑料軟管與測量裝置的接頭相連接。

　　浮標式氣動量?jī)x操作方法

　　1 準備操作前的準備工作：

　　1.1 清洗干凈配套的測量頭及校對規，按要求接到量?jī)x的出氣接頭上。

　　1.2 干凈干燥壓縮空氣氣源。使用我公司生產的 QGL-3A 型高精度空氣濾裝置，完能達到使用果。
　　2 調整：調整方法隨著測量方式略有區別，二種基本方法如下。
　　2.1 氣內測校（是氣動內徑測量頭及校對規的簡稱）

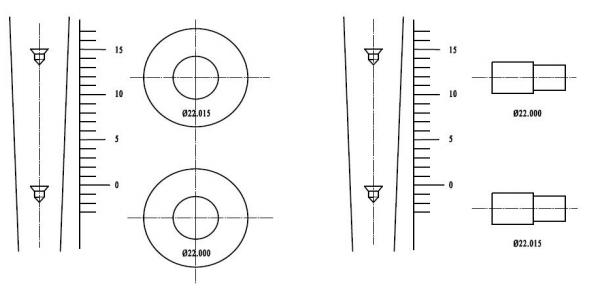

　　用內徑測量頭及上、下限校對規的實際差值進行放大倍數和零位的調整。先將下限校對規（設為Ф22.000）套入測量頭上，使噴嘴位于校對規的中部，調節零位旋鈕使浮標處于“0”位。換上上限校對規（設為Ф22.015），如浮標在刻度尺“15”的上或下方，則需右或左旋倍數旋鈕，將浮標旋到“15”下或上方，再用零位旋鈕將浮標調到與“15”平齊，如此反復用上、下限校對規調節放大倍數旋鈕和零位旋鈕，達到浮標別正確位于“0”和“15”時為止。（也可設為零下“5”至零上“10”或?qū)ΨQ公差）零位的調整，以浮標指示的零位與被測尺寸的零位重合為方便，但實際測量中是很靈活的：如 2000 倍浮標式氣動量?jī)x，測量孔Ф27 +0.07 0 時，就無法用刻度尺的“0”作為讀數的零位，而須以零下“30”作為零位，以零下“30”至零上“40”作為讀數區間（也可用零下“40”至零上“30”或其它）。謹記：只須零上與零下的范圍為公差帶寬 70 即可，無須計較零上零下為多少。

　2.2 氣外測校（是氣動外徑測量頭及校對柱的簡稱）
　　氣外測校的調整方法與氣內測校相似，區別是上限時浮標在下方，下限時浮標在上方，正好與氣內測校相反，如圖 5。這是因?yàn)橥鈴皆酱螅瑴y(cè)量間隙越小，浮標的位置越低；反之，外徑越小，測量間隙越大，浮標位置越高。這點無論在調整時還是測量時都應注意。
　　3 測量：調整好后，即可測量。內徑（或外徑）的測量只須用被測工件代替校對規（或校對柱），浮標即可指示出被測工件的尺寸大小。

　　測量?jī)?nèi)徑時，測頭應與校對位置保持致，可提高準確度，如圖 6 中的三種情況，般采用 、二種，應避免三種（其位置誤差較大）。

浮標式氣動量?jī)x注意事項

　　浮標式氣動量?jī)x是精密測量?jī)x器的種，在使用中與般的精密儀器給予應有的注意外，對下列各項應給予足夠的重視：

　　1 壓縮氣源的壓力保持在 0.3-0.7MPa 之間。

　　2 氣源要盡量干凈、干燥、無雜質。
　　3 每日班前班后，應將空氣過濾裝置關閉下，使其中的水、油自動排泄掉。
　　4 正確讀數，如圖 所示，須水平直視。

5 存放時零位和放大倍數旋鈕不宜過松或過緊，過松易掉，過緊易抱死。
　　6 在長時間連續測量（大于 2 小時）或中斷測量重新工作時，應用校對規/柱校對零位和倍數。
　　7 不要隨意裝拆錐度玻璃管，以免打碎玻璃管或損壞浮標。
　　8 拆裝多管量?jī)x時，密封圈不能漏裝或漏氣。
　　9 儀器須進行周期檢定，般為 6～12 個月。

　　浮標式氣動量?jī)x選擇

 　　浮標式氣動量?jī)x般是選擇適宜的放大倍數和所需管數。

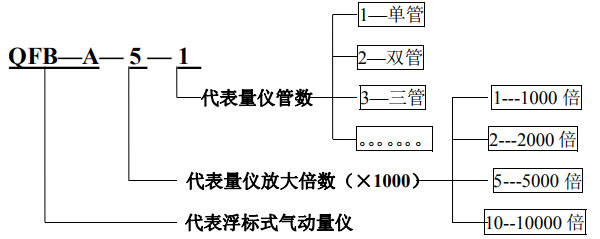

　　1 量?jī)x型號的選擇

2 量?jī)x倍數的選擇：（單位：mm）

　　2.1 被測尺寸公差δ： 0.006＜δ≤0.012 選用 10000 倍量?jī)x；

　　2.2 被測尺寸公差δ： 0.012＜δ≤0.025 選用 5000 倍量?jī)x；

　　2.3 被測尺寸公差δ： 0.025＜δ≤0.075 選用 2000 倍量?jī)x；

　　2.4 被測尺寸公差δ： 0.075＜δ≤0.154 選用 1000 倍量?jī)x。

　　3 氣測校的維護 （氣測校是氣內測校、氣外測校的簡稱）
　　3.1 測量頭與校對規/柱，如長時間不用，應用汽油清洗后涂油防銹。
　　3.2 校對規/柱須定期檢定，如尺寸有變化，重新刻標定值。
