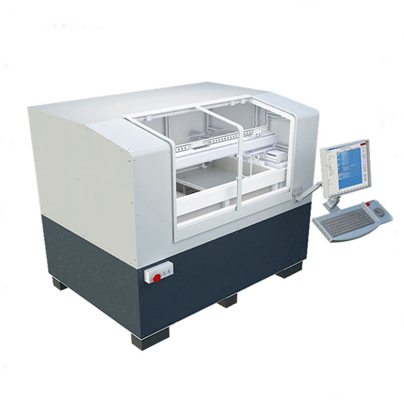

水浸超聲波掃描顯微鏡無損檢測系統 一體機、桌面機超聲顯微鏡 C掃描焊接低壓電器銀點釬著率、半導體空洞率、金剛石焊接率、水冷板裂痕無損檢測機C-SAM檢測設備
可為客戶提供超聲無損檢測儀器定制、檢測標準定制、檢測方案及夾具定制服務。現已形成C100標準機型、C200大構件機型、C300高速機型及C400小型機，產品已通過CE、CSA認證，可滿足低壓電器焊接質量檢測、金剛石缺陷和厚度測量、水冷板散熱器檢測、半導體封測等行業需求。
主要配置：
1、龍門式高速直線電機掃描運動臺；
2、主動平衡減震系統；
3、整體焊接框架，提高穩定性；
4、全封閉防護；
5、萬能夾具、一鍵校準、遠程協助；
6、自動上下水及水循環凈化系統。
應用領域
精密器件 ——半導體、集成電路和金剛石等行業高速全檢，適用于理化試驗室或車間現場。
產品參數
1、工作電源：220V/50Hz，3KW；
2、最大掃描范圍：900mm×650mm×200mm；圖像推薦分辨率：0.5um ~ 4000um；
3、整機尺寸：1800mm×1300mm×1550mm；（標配）
4、探頭頻率范圍：1~50MHz；（標配，可升級至230MHz）；
5、圖像推薦分辨率：0.5um ~ 4000um；
6、典型掃描耗時：≤40s （測試條件：掃描區域10mmX10mm，分辨率50um)；
7、最大掃描速度：500mm/s；最大掃描加速度：8m/s2；
8、運動臺定位精度：X/Y向<±1um，Z向<±10um；
9、采樣頻率：25~250MHz；（標配，可升級至1.5GHz）；
10、每通道可調增益：-13~66dB;（標配，可升級）；脈沖重復頻率：5kHz；（標配，可升級）。
