實現外徑、凹凸缺陷的測量；當被測物體通過測量頭的時候，接收器接收的光量為一固定值。如果線材的表面出現凸起或凹陷時，接收器接收的光量就會發生改變，通過測量改變量就可以測量出凹凸缺陷的大小。
優化的光學系統設計；
采用新的光學非球面加工技術；
使用激光掃描技術、實現外徑、凹凸缺陷的精準測量；
專用測量算法、保證儀器長期使用無數據漂移；
自動校準、操作人性化；
結構緊湊、體積小、重量輕；
雙光路冗錯設計，抗干擾強。
H1、H2：極小凹凸檢測尺寸 L：極小凹凸檢測間距
當被測物體通過測量頭的時候，接收器接收的光量為一固定值。如果線材的表面出現凸起或凹陷時，接收器接收的光量就會發生改變，通過測量改變量就可以測量出凹凸缺陷的大小。

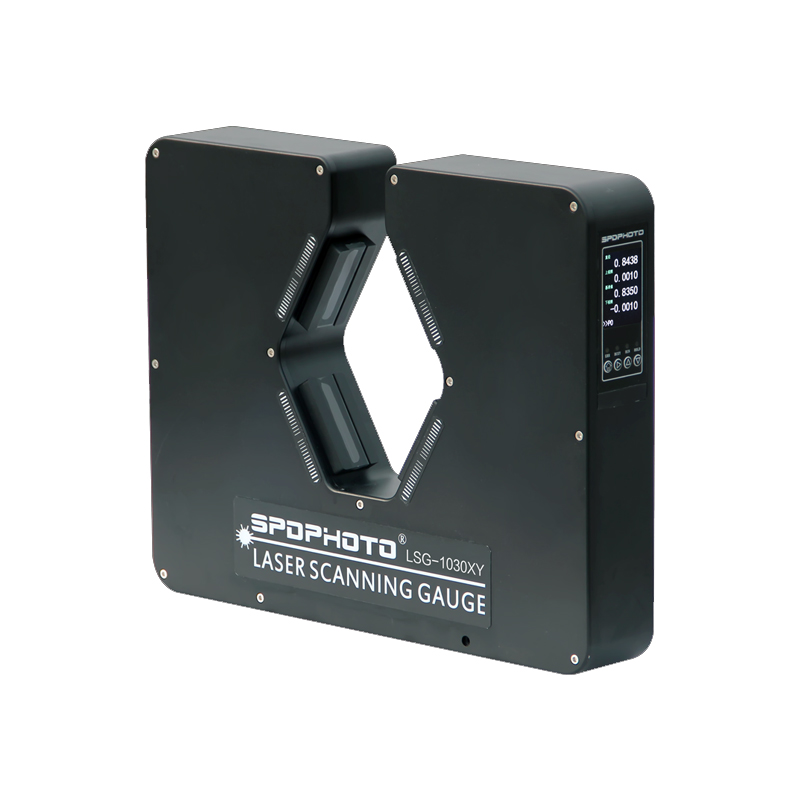

產品型號： | LSG-1030XY |
測量范圍： | 0.1-30 mm |
中心位置測量精度： | ±0.5μm±0.05‰*D (“D”為被測物的實際大小） |
| 25℃直線度： | ±0.1μm±0.02‰*D (“D”為被測物的實際大小） |
| 重復精度： | ±0.1um±0.005％*D |
| 極小凹凸檢測尺寸： | >2μm + 0.1%*D |
極小凹凸檢測間距： （線速度/檢測頻率） | 例： 1mm線材在速度120M/Min的情況下： 5mm線材在速度360M/Min的情況下： 極小凹凸檢測尺寸(H1H2)：>3μm 極小凹凸檢測尺寸(H1H2)：>7μm 極小凹凸檢測間距(L)：0.625mm 極小凹凸檢測間距(L)：1.875mm |
分辨率： | 0.1-0.00001 mm（可選） |
掃描速度： | 3200 Times/S（單軸：1600 Times/S） |
顯示方式： | 液晶屏顯示 |
顯示速度： | 默認顯示速度0.2秒/次（顯示速度可自行設置） |
工作原理： | 非接觸式激光掃描 |
光 源： | 第二代可見激光，波長650nm |
通訊方式： | 采用RS485接口與其它設備進行通訊（通訊協議：1.自由口協議；2.MODBUS RTU協議） |
數據采集分析： | 支持（需要外接電腦及安裝相關軟件） |
超差報警功能： | 雙繼電器觸點輸出，上下偏差信號分別輸出（外接聲光報警器24V DC及以下） |
透明物測量： | 支持（透明物和半透明物測量） |
供電電源： | DC24V-2A |
產品功耗： | ≤15W |
工作環境溫度： | 5～45℃ |
工作環境濕度： | 35-85% (無冷凝水) |
其它環境要求： | 空氣中不含腐蝕性氣體,嚴重的揮發性油,水汽及塵埃。 |
產品凈重： | 2.0KG |
產品尺寸： | 340*56*270 mm |
產品防護： | 整機采用防塵防水保護 (但不能夠浸泡在水中) |
